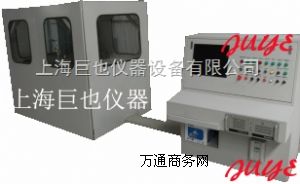

汽車散熱器扭轉試驗臺

1. 產品名稱
產品型號 散熱器扭振性能試驗機(散熱器試驗專用)
jy-ntp
2. 產品簡介 散熱器振動性能試驗機(散熱器試驗專用)用于模擬散熱器在其正常運行過程中所處的振動環境，檢測其產品的耐振性能。由上海巨也儀器專業生產。
滿足客戶標準：qc/t 468-2010 汽車散熱器 5.11 扭振性能試驗
3. 散熱器扭振性能試驗機性能

3.1. 測試環境條件 環境溫度：＋5～＋35℃  相對濕度：≤85％rh
3.2. 振動臺面 最小散熱器芯體：200*20*210 mm （w*d*h）
最大散熱器芯體：1200*98*1200 mm （w*d*h）
3.3. 振動頻率 5-15 hz
3.4. 振動方式 前后循環
3.5. 扭轉角 2---±25°
3.6. 振動時間 任何時間可設(秒為單位)
3.7. 振動負載 180 kg
3.8. 介質溫度 ＋75～＋95℃
3.9. 電源 ac 380v±10％；  （50±0.5）hz ； 8．5kw ；
4. 散熱器扭振性能試驗機試驗方法

4.1.
 1、扭振性能檢測在專用試驗裝置上進行。將散熱器通過側板上的孔固定在框架上,一邊側板不動,另一邊做垂直于芯子正面的擺動,散熱器內部通過循環熱水,其試驗參數見以下的規定。試驗后按密封性能試驗的規定進行密封性能檢測。
2、扭轉角：±25°；熱水溫度：90±5℃；頻率：6hz;振動次數:1.5*106
5、散熱器扭振性能試驗機檢測方法

5.1、濕檢 室溫下密封性能的檢測方法分為濕檢和干檢。
濕檢:在濕式密封性試驗臺上,向沉沒在水槽內的散熱器內部通以壓縮空氣,商用車散熱器通以150kpa壓縮空氣,乘用車散熱器通以180kp壓縮的空氣,保壓時間為30s
5.1.2、干檢 干檢:在干式密封性試驗臺上,向散熱器內部通以15okp壓a縮的空氣,保壓時間為60s
算換為滲漏量:
f=0.0006× v × (δp/δt )
式中:
f——參漏量,cm3/min;
v——散熱器和測量回路總容積,cm3;
δp/δt 一壓力損失, pa/s;
