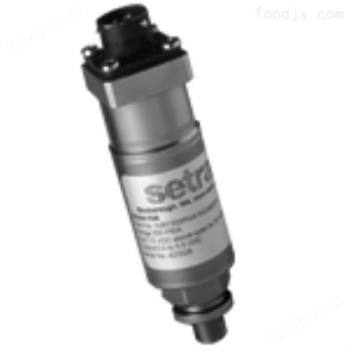

Setra西特 526 投入式液位傳感器

西特 (Setra) 的 Model 526 的膜片比其他產品的厚,為重工業和潛入應用提供穩定性、精度高的壓力傳感器。

Model 526 的 CVD 應變儀設計可以防止產品的早期失效并且不受熱沖擊和壓力循環的影響,這種技術的穩定性年漂移小于 0.2％。

Model 526 傳感器有 0.25％F.S 精度（0.15％F.S 可選）,溫度補償范圍為 -20oC~80oC （-5oF~180oF）,量程從 -14.7psi~6000psi 表壓、絕壓和復合壓可選。

Model 526 的模塊化設計使其幾乎可以選擇任何壓力下的毫伏、電壓、電流輸出方式,多樣的壓力和電氣連接,使得客戶在 OEM 使用有多的選擇余地。

根據不同的電氣連接與 Model 526 由 316 不銹鋼 /17-4PH 不銹鋼的外殼組合,產品可以通過 IP30、IP65 或 IP68 認證。

工作原理

使用惠斯通電橋原理,一個通過化學氣相沉積（CVD）在不銹鋼襯底上的硅和氧化硅的敏感元件構成一個非常靈敏精確的多晶硅應變儀。應變儀的各元件在原子級被焊接在一起,應變儀的強度和完成性,一個專用的 ASIC 電路完成信號的溫度補償,這種技術向用戶提供了靈活的輸出和壓力范圍配置、設置零點和滿程公差,并保證了產品的互換性

部分型號：

5261015PG2M11E2F 5261030PG2M11E2F

5261060PG1M11A2F 5261100PG2M11E2S 5261150PG2M11E2F 2561200PG1M11E2F 2561300PG2M11E2F

5261600PG2M11E2F 526110CPG2M11E2F 256115CPG2M11E2S 256120CPG2M11E2F 526130CPG2M11E2F

256140CPG1M11E2F 2561010BG2M11E2S 2561016BG1M11E2F 5261025BG2M11R2S

典型應用：

1.  工程機械車輛

2.  天然氣

3.  電廠

4.  HVAC壓縮機

5.  制冷

6.  機器人

工作溫度 ： -40~125oC（-40~260oF）對于電編碼 B1,B3

-20~80oC（-5~180oF）對于電編碼 A2,E2

-20~50oC（-5~125oF）對于電編碼 UA

儲存溫度：  -40~125oC（-40~260oF）對于電編碼 B1,B3

-20~80oC（-5~180oF）對于電編碼 A2,E2

-20~50oC（-5~125oF）對于電編碼 UA

振動： 70g 正弦振動的峰值,5~2000Hz

加速度： 100g,輸出漂移 <0.32％F.S

沖擊： 20g, 11ms, 根據 MIL-STD-810E 方法 516.4 程序

殼體： 316 不銹鋼,17-4PH 不銹鋼

認證等級 ： 對于電氣編碼 B1,B3,E2 IP65

對于電氣編碼 UA,IP68（200 米水）

對于電氣編碼 A2W/ 飛線,IP30

接液部件：17-4 不銹鋼

重量 ：100g（3.5 盎司）

輸出：0~5VDC,0~10VDC,0.5~5.5VDC,1~5VDC

1~6VDC,1~11VDC,0.1~5.1VDC,0.2~10.2VDC,4-20mA,100mA

供電：24VDC
