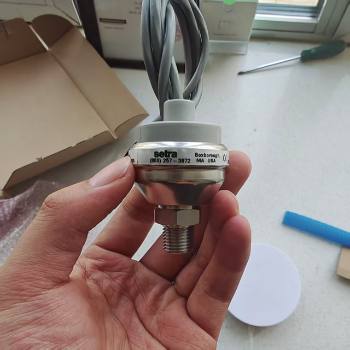

Setra西特 209H工業壓力傳感器

Model 209H 型壓力傳感器設計用于具有性能、可靠性以及兼容性的惡劣環境。 Model 209H 采用 316L 不銹鋼接液部件,專門適用苛刻的新能源和工業市場。提供許多壓力和電氣連接件,可滿足各種挑戰性的安 裝要求。具有自研的過壓限制功能,不受意外壓力尖峰以及高脈沖應用的影響。

316L不銹鋼材質的設計,Model209H內部傳感器和接液部件均采用316L不銹鋼材質,可工作在腐蝕環境中,該傳感器標配±0.25％FS的精度,寬量程可選,價位合適

209H專為要求高的應用而設計,采用工業級結構部。無充油設計,允許傳感器膜片承受 4 倍額定壓力。 與充油類產品比較, Model209H 采用電容技術,消除客戶在使用中漏油、污染設備等不必要的風險。

209H025PG2M1102NN 209H050PG2M1102NN 209H100PG2M1102NN

209H200PG2M1102NN 209H250PG2M1102NN 209H500PG2M1102NN 209H10CPG2M1102NN

209H025PG2M11H2NN 209H050PG2M11H2NN 209H100PG2M11H2NN 209H200PG2M11H2NN

209H250PG2M11H2NN 209H500PG2M112HNN 209H10CPG2M11H2NN 209H025PG2M11A1NN

209H050PG2M11A1NN

209H050PG2M11A1NN 209H100PG2M11A1NN

209H200PG2M11A1NN 209H250PG2M11A1NN

特性：

• 設計穩固, 316L 不銹鋼

• 無充油設計

• 新能源市場的理想選擇

• 高過壓選項

• 寬溫運行

• 兼容許多氣體和液體

• 可使用低成本的非穩壓直流電源

• 適合高沖擊和振動的應用

• 無密封件和 O 型環,無泄漏問題

• 無銅焊節點,不會發生腐蝕問題

• 通過 CSA 標準,符合 ANSI/ISA

12-12-01-2015 標準 1 類 A、B、 C、 D 組 DIV2 場所使用要求

• 符合 CE 和 RoHS 標準

209H 型傳感器提供許多種壓力和電氣接頭,可滿足許多安 裝配置的需求,另外也可減少傳感器改造方面的額外工程設計時間。

Setra西特209H常用在燃料電池、CNG/LNG應用。氫發生系統、水和污水系統還有天然氣管路的場合。209H以緊湊的殼體、±0.25％FS的精度和穩固的不銹鋼材質成為了新能源市場的理想選擇。

性能參數：

精度：±0.25％FS,非線性：±0.16％FS,遲滯：±0.19％FS,非重復性：±0.05％FS

物理參數：

殼體：不銹鋼和聚對苯 二甲 酸 丁二醇酯,接液部件：316L不銹鋼,壓力接口：1/4NPT外螺紋、7/16-20SAE外螺紋和1/8-27NPT外螺紋,重量：88g

電氣參數：

電路：3線,輸出：4-20mA、0-5VDC,激勵：9-30VDC

環境參數：

工作溫度：-40-85℃,存放溫度：-40-85℃,沖擊：200g,不受天氣影響
