Setra西特 204D高精度差壓傳感器

Model 204D 是為精確測量與 17-4PH 不銹鋼相容的液體和氣體壓力而設計的高精度差壓傳感器,具有高驅動輸出信號,良好的穩定性和快速動態響應等特性

；是應用于工業,實驗室,航空航天等眾多領域需要高精度測量的理想產品。

Model 204D 可以對由環境溫度變化產生的零點漂移和滿程漂移進行溫度補償。

Setra 自研的輸出電路可以提供高驅動直流信號輸出,而不需要另外附加信號調節器。

Setra 的可變電容傳感技術使其結構設計簡潔,一片 17- 4PH 不銹鋼壓力敏感元件和一個絕緣電極組成了一個可變電容。隨著壓力增加,電容減少。 Setra 自研的電路檢測電容的變化并將其轉換成直流信號。

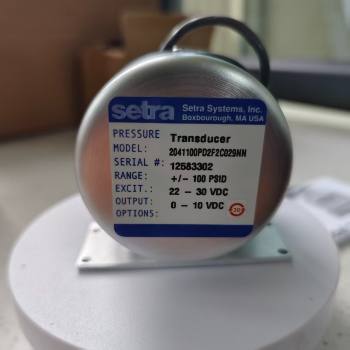

部分型號：2041100PD2F2C029NN

2041100PD2F2B029NN 2041025PD2F2B029NN 2041025PD2F2C029NN 2041025PD2F2C02WNN

2041025PD2F2B02WNN 2041100PD2F2C02WNN 2041100PD2F2B02WNN 2041050PD2F2B029NN

2041050PD2F2C029NN 2041050PD2F2B02WNN 2041050PD2F2C02WNN 2041250PD2F2B029NN

2041250PD2F2B02WNN 2041250PD2F2C029NN 2041250PD2F2C02WNN 2041500PD2F2B02WNN

2041500PD1F2B029NN 2041500PD2F2C029NN 2041500PD2F2C02WNN

特性：

• 預熱快

• 輸出 5VDC 或者 ±2.5VDC

• 0.02％FS 非可重復性

• 0.08％FS 滯后

• 0.07％FS 非線性

• 溫度影響小

• 輸出噪聲低

• 響應時間小于 1 毫秒

• 不銹鋼敏感元件

• 靜壓影響小

Setra西特204D高精度差壓變送器一般用于高精度測量、科研測試和測量、真空系統測量、功率計和發動機試驗臺等領域。以其±0.073％FS的精度、溫度范圍寬和可配置性高等特點廣受用戶的青睞

性能參數：

精度：±0.11％FS、±0.14％FS或±0.73％FS（特選）,非線性度：±0.07％FS、±0.10％FS,遲滯：0.08％FS、0.10％FS（10000PSI）,非重復性：0.02％FS

物理參數：

電氣連接：2英尺多芯電纜,正壓接口：1/4-18NPT內螺紋,參考壓接口：1/8-27NPT內螺紋,重量：10盎司

電氣參數：

激勵：22-30VDC誤接線保護,輸出：0-5VDC（單向量程）,±2.5VDC（雙向量程）

環境參數：

工作溫度：-18-79℃,存放溫度：-55-121℃,振動：2g（5Hz-500Hz）,加速度：10g,沖擊：50g,溫補范圍：-1-65℃
