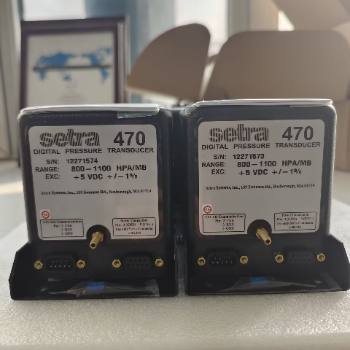

Setra西特大氣壓力傳感器Model 470

Setra西特Model 470的型號有：

4701600MA1B4TYNN,4701800MMA1B4TYNN,4701600MMA1B4TYLN,4701800MA1B4TYLN,4701010PA1B4TYNN,4701010PA1B4TYLN,4701020PA1B4TYNN,4701020PA1B4TYLN,4701050PA1B4TYNN,4701050PA1B4TYLN,4701100PA1B4TYNN,4701100PA1B4TYLN

Seta的470T型號是采用微處理器的多功能高精度數字壓力變送器。它將 Setra的SETRACERAM 傳感器、數字電路和成物的軟件系統結合在一起,以小型、低功耗封裝提供了精度達 ±0.02％（全量程）的系統。

SETRACERAM™傳感器是470T能提供高精度和穩定性能的關鍵所在。它利用簡單、穩定材料原理的設計,獲得可變電容輸出,數字電路的分辨率可達到1ppm。數字電路和軟件將原始數據處理成相應的（線性化和溫度補償）輸出,精度達到 0.02％ F.S.,并以相應的工程單位輸出。

可通過雙向 RS-232.1/0 端口訪問壓力和高度數據,用戶可對該端口編程,以可調(300-9600)波特率連續、間歇或按需輸出數據。以ASCII字符的簡單字符串形式報告數據,響應ASCII 字符組成的命令,例如,P（表示 PRINT 打印）指示設備報告壓力讀數。

470T 型號提供了可通過通信端口訪問的多種功能和運行模式：

CONVERSION（轉換）：將報告的數據轉換為7種預先定義的壓力工程單位(hPa、PSI、mbar、in Hg、mm Hg、in H, 0、mm H, 0)中的一種,用戶定義的轉換因子或兩種高度單位的一種(t、m)。

F(p)：將所測大氣壓轉換成海平面壓力,以此作為數字高度計調整指示。

SETPOINT （設定點）：設置高、低報警點,壓力數據超出用戶定義的范圍時將觸發該報警點。

MIN/MAX：根據命令追蹤和報告采樣周期內所遇到的MIN和MAX壓力數據。ZERO（回零）：將顯示的讀數全部或部分去皮。

SETUP （設置）：訪問多種設置功能,如波特率調節、內部診斷、零點和量程校準。

PRINT（打印）：以當前使用的工程單位報告數據。

精度較高測量：

精度小于±0.02％FS（滿量程）,確保測量結果的性。

非線性、遲滯和非重復性均控制在很小的范圍內,提較高測量穩定性。

多種輸出方式：

提供連續輸出、間歇輸出和有請求時輸出三種數據輸出方式。

配備雙向EIA-232接口（或稱為RS-232接口）,可以方便地輸出數據并進行遠程通信。

可編程功能：

具有可編程非線性功能,可以根據用戶需求進行定制。

提供數字式較高度計調整指示器（DASI）和正確的較高度計模式,方便進行較高度測量和校準。

三、setra470氣壓變送器的技術規格

測量范圍：

大氣壓測量范圍可選8001100hPa/mb、6001100hPa/mb等。

絕壓測量范圍可選0~25psia、50psia、100psia等。

精度：

±0.02％FS（滿量程）,具體精度根據選型不同有所差異。

分辨率：

較高達0.3米/1英尺（在100psi范圍內為1.2米/4英尺）。

溫度影響：

補償范圍045℃（32110℉）。

零點漂移和量程漂移均控制在很小的范圍內。

工作電壓：

可采用5VDC±1％,70Ma MAX供電。

物理參數：

壓力連接采用1/8″27NPT內螺紋。

外型尺寸為183mmx191mmx217mm/7.2英寸x7.5英寸x8.55英寸。

四、西特470氣壓變送器的應用領域

Setra 470大氣壓力變送器較廣應用于以下領域：

自動氣象臺：用于實時監測大氣壓力數據,為氣象預報提供重要依據。

實驗室：作為精度較高壓力測量儀器,用于各種科研實驗和校準工作。

產品過程監測：在工業生產過程中,實時監測壓力變化,確保產品質量和生產。

科研機構：用于各種精度較高壓力測量和校準需求,支持科研工作的開展。

五、setra西特470的注意事項

安 裝與維護：

請按照說明書中的要求進行正確安 裝和接線。

定期對變送器進行維護和校準,確保其測量結果的性和性。

使用環境：

避免將變送器暴露在溫度、濕度或腐蝕性氣體環境下,以免影響其性能和壽命。

綜上所述,西特Setra大氣壓力變送器470以其精度較高、較高分辨率、多種輸出方式和便攜式設計等特點,在自動氣象臺、實驗室、產品過程監測和科研機構等領域具有較廣的應用前景。
