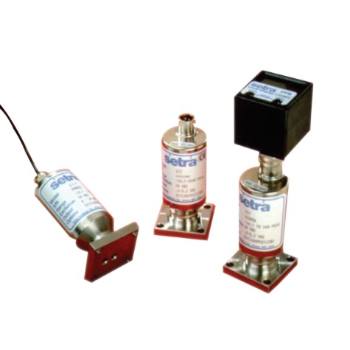

Setra西特 217超高純壓力變送器

Setra 217系列壓力變送器專為模塊式“Block”氣體棒和面板設計,非常適用于冷氣流導致溫度瞬變下的壓力測量。

泄露率低：217 型壓力變送器可選帶 C 型或 W 型密封的朝下安 裝的壓力端口,帶有易于吹掃的小型傳感器腔室。所有接液部件均采用 VIM/VAR 316L 不銹鋼制造,且表面鈍化拋光至 5 Ra （Max 7 Ra）,確保表面平整且耐化學腐蝕,實現無污染氣體輸送。

每個傳感器都采用質譜儀進行了 1 x 10-9 ATM.CC/sec 級別的氦滲漏試驗。

217系列壓力變送器可選 5 VDC、10 VDC 或 4-20 mA 三種輸出類型,并提供多種標準電氣接口。頂部外側帶有零點和量程調整裝置,進一步體現了設計,適合所有朝下安 裝的 UHP（超高純）壓力測量應用。217 型同時也是一款自研的可變電容傳感器,采用316L 不銹鋼隔膜和絕緣電極板,可變電容在傳感器本體與電極板之間形成。當氣體壓力提升時,隔膜會變得略圓,使電容減小。傳感器將檢測到電容變化,并基于自研的電荷平衡原理,通過Setra 自研的定制集成電路將其轉換為高精度的線性直流電信號。

特性：

1.316L VIM/VAR不銹鋼

2.表面拋光7Ra

3.1*10-9ATM.CC/sec級別的氨滲透實驗

4.穩定性高,避免停機

5.可選帶C型或者W型密封的壓力端口

6.抗電磁干擾/射頻干擾,可防止誤停機

7.易于吹掃的傳感器腔室

8.符合CE和RoHS標準

部分型號:

217G025PGE11106J

217G050PGE11106J 217G100PGE41106F 217G250PGE41106F 271G500PGE11106F

217G10CPGE11106F 217G20CPGE41106F 217G30CPGE11106J 217G0R7BGE41106F

217G3R4BGE11106F 217G007BGE41106J 217G017BGE12C06F 217G035BGE12CB1F

217G070BGE111D9F 217G138BGE12C06F 217G200BGE111B1J

Setra西特217壓力變送器可測與316L不銹鋼兼容的液體氣體,恒溫下的精度達到了±0.25％FS或者±1％FS,殼體采用不銹鋼設計防腐美觀,多種電器接口供用戶選擇 6英尺的多芯線纜、4針卡口和9針/15針的D-sub接口可選,且壓力接口有著C型或者W型的密封綜上所述217是高純度氣體輸送系統中的理想選擇。同樣也是模塊式“Block”氣體棒和面板、半導體過程工具的理想選擇

激勵：5V FSO（滿量程輸出）時為10-30VDC ,10V滿量程輸出時為13-30VDC

輸出：3線：0-5VDC或者0.2-5.2VDC,0-10VDC或者0.2-10.2VDC,4-20mA

精度：±1％FS,±0.25％FS可選

工作溫度：-40-85℃
