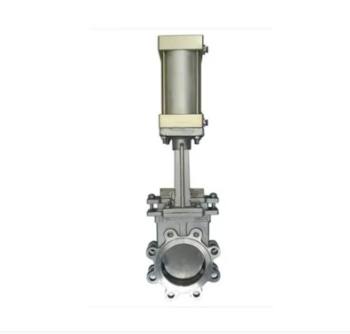

OKE氣動刀型閘閥概述

整體結構：由氣動執行器和閥門兩大部分組成。氣動執行器提供動力,實現閥門的開啟和關閉動作；閥門部分包括閥體、閘板、閥座、密封件等,是實現流體截斷或調節的關鍵部件。 閘板設計：閘板是氣動刀型閘閥的啟閉件,其運動方向與流體方向垂直。閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形,楔形角隨閥門參數而異,通常為50°。閘板可以做成一個整體,即剛性閘板；也可以做成能產生微量變形的彈性閘板,以改善工藝性,彌補密封面角度在加工過程中產生的偏差。 密封設計：部分刀型閘閥采用自密封方式,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封；大部分則采用強制密封,依靠外力強行將閘板壓向閥座,以保證密封面的密封性。

工作原理

氣動刀型閘閥通過氣動執行器接收控制信號,將壓縮空氣的能量轉化為機械運動,驅動閘板在閥體內上下移動,從而實現閥門的開啟和關閉。當閘板上升時,閥門開啟,流體可以通過閥門；當閘板下降時,閥門關閉,截斷流體的流動。

安 裝與使用

安 裝前檢查：安 裝前須檢查閥門腔內和密封面等部位,不允許有污物或砂粒附著；校對閥門型號、連接尺寸及注意介質流向,保證與閥門要求一致性；預留閥門驅動的必要空間。 安 裝要求：閥門在管道中一般應當水平安 裝；各連接部位螺栓要均勻擰緊；填料部位要壓緊,保證填料的密封性和閘板開啟靈活；驅動裝置的接線須按線路圖進行。 使用注意事項：氣動刀型閘閥必須定期保養,不得隨意碰撞及擠壓,以免影響密封；在使用過程中,要注意觀察閥門的運行狀態,如有異常應及時處理。 應用領域 氣動刀型閘閥廣泛應用于礦山電廠的選煤、排矸、排渣,城市的污水處理,食品、衛生、醫 藥等專業管道系統,以及化工、煤炭、制糖、造紙等眾多行業,是一種理想的密封閥門,特別適合于對漿料、粉 粒料、纖維等難以控制的流體進行流通啟閉和調節控制。

OKE氣動刀型閘閥特點

結構簡單緊湊：設計合理,體積小、重量輕,易于安 裝和拆卸,可在一定程度上節省安 裝空間和成本。 流阻小：通道流暢,對流體的阻力較小,有利于提高流體輸送效率。 密封可靠：采用優質的密封材料和合理的密封結構,密封性能良好,能夠有效防止介質泄漏。 操作輕便靈活：借助氣動執行器的力量,操作簡單、省力,可實現遠距離控制和自動化操作。

OKE氣動刀型閘閥詳細參數

口徑 DN50～2000mm

壓力 1.0～1.6mpa

適用溫度 -20＋300℃

連接方式 法蘭或者對夾

閥體材質 鑄鋼、不銹鋼

密封材質 PTFE或硬密封

產品形式：單作用、雙作用

三 聯 件：（包括減壓閥、過濾器、油霧器）

適用介質：水泥漿、金礦粉 、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉 塵、化學品處理污水、沉淀池、瀝青、料倉出口等介質。

產品品牌：美國歐可（OKE）
