美國歐可OKE蒸汽疏水器,也稱為蒸汽疏水閥,是一種用于蒸汽系統中的自動排水裝置,其主要功能是在蒸汽加熱設備或蒸汽管道中自動排除凝結水、空氣和其他不凝性氣體,同時防止蒸汽泄漏。疏水閥的存在對于保證蒸汽系統的正常運行和提高熱效率至關重要。

工作原理

蒸汽疏水器的工作原理基于不同的技術,包括機械型、熱動力型和熱靜力型。

機械型：主要利用凝結水與蒸汽的密度差來工作,通過浮子或其他機械部件的升降來開啟或關閉閥門。例如,浮球式疏水閥利用浮力原理,浮球根據凝結水量的多少,隨水位的變化而作升降,自動調節閥座孔的開度,連續排放凝結水。

熱動力型：利用蒸汽和凝結水之間的熱力學性質差異來工作,例如利用蒸汽流動產生的動力或溫度差異來驅動閥門動作。例如,圓盤式蒸汽疏水閥內有一個閥片,既是敏感件又是動作執行件。當裝置啟動時,管道出現冷卻凝結水,凝結水靠工作壓力推開閥片,迅速排放。當凝結水排放完畢,蒸汽進入疏水閥內,蒸汽的體積迅速擴大,蒸汽比凝結水的流速大,使閥片上下產生壓差,閥片在蒸汽流速的吸力下迅速關閉。

熱靜力型：利用材料的熱膨脹性質差異來工作,通過材料的熱膨脹或收縮來控制閥門的開關。例如,膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒,內充一種氣化溫度比水的飽和溫度低的液體。當冷凝水溫度漸漸升高,膜盒內充液開始蒸發,膜盒內壓力上升,膜片帶動閥心向關閉方向移動,在冷凝水達到飽和溫度之前,疏水閥完全關閉。

主要分類

蒸汽疏水器可以根據啟閉件的驅動方式分為以下幾類：

機械型：包括浮球式、浮桶式、倒吊桶式等。

熱靜力型：包括雙金屬片式、波紋管式、液體膨脹式、膜盒式、隔膜式等。

熱動力型：包括圓盤式、脈沖式、孔板式等。

選用原則

在選擇蒸汽疏水器時,需要考慮多種因素 ,如蒸汽系統的壓力、流量、溫度以及凝結水和不凝性氣體的量。此外,還需考慮疏水閥的類型、排放能力、防止蒸汽泄漏的能力以及維護和保養要求。選擇適合的疏水閥對于保證蒸汽系統的正常運行和提高熱效率至關重要。

安 裝與維護

安 裝位置：蒸汽疏水器應安 裝在用汽設備最 低點下方和易排水、易于檢修的地方,并盡可能集中排列,以便于管理,連接應牢固緊密。

安 裝方向：安 裝時,注意閥體上箭頭方向與管路內介質流動方向應一致。

過濾器安 裝：對于不帶過濾器的蒸汽疏水器,應在閥前安 裝過濾器,其過流面積不得小于通道面積的1.5倍,過濾器應設置在易于拆裝的位置。

防凍措施：可能發生凍結的地方,應采取防凍措施。

水壓試驗：蒸汽疏水閥安 裝完成后,需進行水壓試驗,試驗壓力與所在管道系統的試驗壓力相同。

市場現狀與發展趨勢

蒸汽疏水閥市場競爭激烈,有眾多制造商提供各種型號和規格的閥門。現代蒸汽疏水閥通常采用先進的材料和設計,以提高性能、可靠性和耐用性。由于環保和能效意識的增強,蒸汽疏水閥制造商也在努力提供更節能的產品。

總結

蒸汽疏水器在工業生產過程中扮演著至關重要的角色,它能夠自動排除蒸汽系統中的凝結水和不凝性氣體,防止蒸汽泄漏,提高系統的熱效率和穩定性。在選擇和使用蒸汽疏水器時,需要根據具體的應用需求和系統條件,綜合考慮其類型、性能、維護要求等因素 ,以確保系統的正常運行和最 佳 性能。

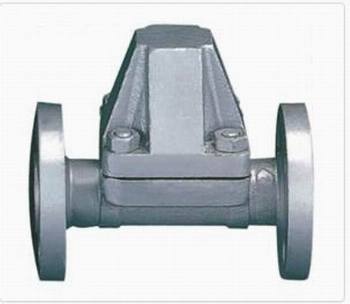

OKE蒸汽疏水器詳細參數

口徑 DN15～100mm

壓力 PN10～PN200

適用溫度 -40～＋500℃

適用介質 飽和蒸汽,凝結水

連接方式 螺紋,法蘭或者焊接

閥結構 浮球式、桿桿式、熱動力式

閥體材質 鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼。

內件材質304、316

產品品牌：美國歐可（OKE）
