結構和工作原理

軟密封蝶閥的結構主要由閥體、蝶板、閥桿、密封圈等部分組成。蝶板是閥門的啟閉部件,通常設計為圓形或橢圓形,通過電動執行機構的驅動在閥體內旋轉。閥座位于蝶板旋轉的軌跡上,與蝶板形成密封面。軟密封材料（如丁腈橡膠、氟橡膠等）被用于閥座和蝶板之間,以確保良好的密封性能。當蝶板旋轉至關閉位置時,軟密封材料被壓緊在閥座上,形成密封,防止介質泄漏。

材質選擇

軟密封蝶閥的材質選擇對于其性能至關重要。常見的閥體材質包括鑄鐵、碳鋼和不銹鋼,這些材質具有不同的強度和耐腐蝕性,適用于不同的工作環境和介質。密封材料的選擇對于蝶閥的密封性能至關重要。常見的密封材料有天然橡膠（NR）、乙丙橡膠（EPDM或NBR）、丁腈橡膠（NBR）、硅橡膠（SI）、氟橡膠（VITON）、氟硼橡膠（CR）、丁基橡膠（IIR）和聚四氟乙烯（PTFE）等。這些材料具有不同的耐溫范圍和耐腐蝕性,可以根據介質的特性和工作環境進行選擇。例如,聚四氟乙烯（PTFE）具有優異的耐腐蝕性和耐溫性能,適用于強腐蝕性介質；而氟橡膠（VITON）則具有出色的耐油、耐溶劑 和耐高溫性能。

應用領域

軟密封蝶閥適用于各種介質,如水、蒸汽、空氣、煤氣、腐蝕性介質等,廣泛應用于石油、化工、電力、冶金、輕紡、食品、醫 藥、環保等領域的工業管道系統中。特別是在一些對密封性能要求較高的場合,如高溫、高壓、易結晶、易結垢等環境下,軟密封蝶閥更能發揮其優勢。

軟密封蝶閥的自動化和控制選項

如果需要遠程控制或自動化控制閥門,可以選擇配備電動執行機構或氣動執行機構的軟密封蝶閥。OKE電動軟密封蝶閥采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。具有功能強,體積小,輕便宜人,性能可靠,配套簡單元,流通能力大,對常溫、干凈介質,可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01％）,高溫高壓工況可選用三偏心硬密封閥體。

安 裝和維護

在安 裝軟密封蝶閥時,需要注意閥門的安 裝方向、位置和維護保養等問題,以確保閥門的正常運行和使用壽命。例如,D371X蝸輪傳動中線軟密封對夾式蝶閥的安 裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安 裝。同時,該閥門的密封件可更換,且密封可靠達到雙向密封,氣體試驗泄漏為零。

綜上所述,軟密封蝶閥是一種優良的閥門類型,具有廣泛的應用前景。了解其結構特點、工作原理以及選擇和使用方法,對于正確選擇和使用閥門具有重要意義。

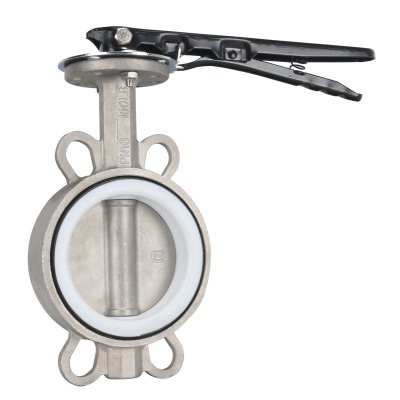

OKE空調水用蝶閥詳細參數

口徑 DN50～1000mm

壓力 PN1.0～PN2.5mpa

適用溫度 -19～＋420℃

適用介質  水,油品,氣體等。

連接方式 對夾、法蘭

閥結構 中線、雙偏心

閥體材質 球墨鑄鐵、碳鋼 、304、316

閥桿材質 304、316

閥板材質 球墨鑄鐵、碳鋼 、304、316

密封材質PTFE、304、316

傳動方式 手動、電動、氣動
