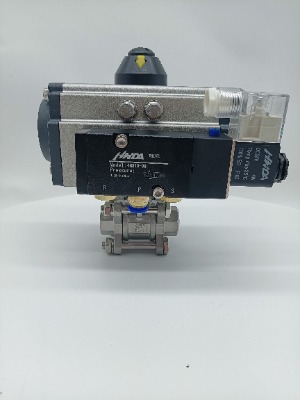

OKE氣動球閥概述

氣動球閥是一種重要的工業閥門,廣泛應用于各種流體控制系統中。它的主要特點是通過氣動執行器來控制球閥的開閉,具有快速響應、良好的密封性能和耐腐蝕性等優點。

以下是關于氣動球閥的詳細分析：

氣動球閥的定義與組成

定義：氣動球閥是球閥配上氣動執行器,氣動執行器的執行速度相對較快,最快的開關速度0.05秒/次,所以通常也叫氣動快速切斷球閥。

組成部分：主要由閥體、閥芯（球體）、閥桿、氣動執行器以及一些附件（如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等）組成。例如在一些復雜的控制系統中,通過控制箱可以在控制室里控制閥門的開關,不需要跑到現場或者高空和危險地帶來手動控制氣動按材質分類

不銹鋼氣動球閥：具有良好的耐腐蝕性和機械強度,適用于各種惡劣環境,如在石油化工行業中,能耐高溫、高壓和耐腐蝕,在原油提煉、化學物質加工和成品油輸送過程中廣泛應用。

塑料氣動球閥：適用于一些特殊介質或?qū)Σ馁|(zhì)有特殊要求的場合。

碳鋼氣動球閥：主要應用于一般工業環境,如在一些普通的流體輸送管道中。

衛生級氣動球閥：在食品與飲料行業中應用較多,因為其能滿足衛生要求,易于清洗和消毒,保證食品安 全。

按結構分類

浮動球氣動球閥：球芯為浮動式結構,如O型球閥,球芯為精密鑄件,外表鍍硬鉻處理,閥座采用增強聚四氟乙烯材料,流道口與管道口徑相同,流通能力極大,流阻極小,關閉時無泄漏,一般做開關閥使用,特別適用于高粘度、含纖維、顆粒狀介質。

固定球氣動球閥：球芯固定,如V型球閥采用固定式結構,球芯上開有V型切口,可實現比例調節,流量特性為近似等百分比,適用于需要調節流量的場合,如在一些化工生產過程中對物料流量的精確控制。

彈性球氣動球閥：具有一定的彈性,能適應一定的管道變形或壓力波動。

按通道數量分類

二通氣動球閥：主要用于簡單的開閉控制,如在一些只需要控制流體通斷的管道系統中。

三通氣動球閥：可以實現流體的分配功能,在一些需要將流體分配到不同支路的系統中應用。

四通氣動球閥：能夠?qū)崿F(xiàn)更復雜的流體控制功能,如改變流體的流動方向等。

氣動球閥的工作原理

氣動球閥的工作原理是靠旋轉閥芯（球體）來使閥門暢通或閉塞。氣動執行器通過壓縮空氣的作用力來驅動球體旋轉90度,從而實現流體的啟閉控制。例如,當氣動執行器接收到控制信號后,壓縮空氣會推動活塞,進而通過齒輪和齒條機構帶動球體轉動。根據控制信號的不同,球閥可以實現快速開啟或關閉,也可以根據需要調節流量大小。

氣動球閥的特點

流體阻力小：其阻力系數與同長度的管段相等,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失地流過。

結構簡單、體積小、重量輕：便于管道安 裝,與相同規格的閘閥、截止閥比較,球閥體積小、重量輕。

密封可靠：采用高質量的閥座材料（如PTFE）,保證了優異的密封性能,即便在高壓或高溫條件下,也能實現零泄漏。

操作方便：氣動執行器的使用使得操作更加簡便快捷,可以實現遠程控制和自動化操作。此外,由于結構簡單,維護也相對容易。

OKE氣動球閥詳細參數

口徑 DN15～300mm

壓力 1.0～6.4mpa

密封材質適用溫度 PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封 Seal≤450℃

適用介質  水、溶劑 、酸 和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲 烷和乙烯等。

連接方式 螺紋,法蘭或者焊接

閥體材質 WCB 、304、316

內件材質 不銹鋼304、316

密封材質 PTFE、304、316

產品品牌：美國歐可（OKE）
