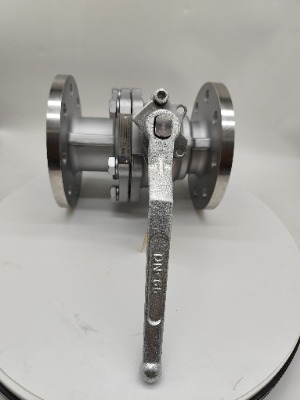

OKE球閥概述

球閥是一種關閉元件為球體的閥門,球體繞閥體中心線作旋轉來達到開啟和關閉的目的。球閥的主要組成部分包括球體、閥座、閥桿和操作機構等。球體通常為圓球形,通道在球體中間形成,通過旋轉球體來控制管道的通斷。閥座是球體的定位裝置,通常由金屬材料、塑料或彈性材料制成,與球體配合形成密封,防止介質泄漏。閥桿是貫穿球體中心的軸,一端連接球體,另一端連接操作機構,通過操作機構的旋轉或推動,帶動球體旋轉,實現管道的通斷。操作機構包括手動操作機構（如手柄、齒輪等）和自動操作機構（如電動機、氣動機構等）,通過人工或電氣、氣壓信號來控制球體的運動。

特點/優點

流體阻力小,全通徑的球閥基本沒有流阻,是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小

結構簡單、體積小、重量輕,球閥結構相對簡單,體積小,重量輕,便于安 裝和維修

密封性好,球閥有兩個密封面,密封面材料廣泛使用各種塑料（如聚四氟乙烯等彈性材料）,密封性好,能實現完全密封,在真空系統中也廣泛使用。而且球閥的密封力隨著介質壓力的增加而增大

操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制,容易實現自動化控制

維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便

適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。由于球閥在啟閉過程中有擦拭性,所以可用于帶懸浮固體顆粒的介質中146

其他優點,球閥的閥桿密封可靠,啟閉時閥桿只作旋轉90°運動,閥桿的填料密封不易被破壞,且閥桿倒密封的密封力隨著介質壓力的增加而增大；球閥的球體在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕

球閥的分類

功能分類：旁通閥、空氣閥、泄壓閥、排污閥等

傳動分類：氣動球閥、電動球閥、液動球閥、氣液動球閥、電液動球閥、渦輪傳動球閥等

結構形式：浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、彈性球球閥等

殼體/主體材料：金屬材料閥門（如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門等）、金屬閥體襯里閥門（如襯膠閥門、襯氟閥門等）、非金屬材料閥門（如陶瓷閥門、玻璃閥門、塑料閥門）

壓力大小：高壓球閥、中壓球閥、低壓球閥

流道類型：全通徑球閥、縮徑球閥

通道位置：直通式、三通式、直角式

溫度高低：高溫球閥、常溫球閥、低溫球閥、超低溫球閥

密封形式：軟密封球閥、硬密封球閥

閥桿裝配：上裝式球閥、側裝式球閥

連接形式：法蘭球閥、焊接球閥、螺紋連接球閥、卡箍球閥

口徑大小：超大口徑球閥、大口徑球閥、中口徑球閥、小口徑球閥

球閥的應用領域

雙位調節、密封性能嚴格的管路系統

泥漿、磨損、縮口通道的管路系統

啟閉動作迅速（1/4轉啟閉）的管路系統

高壓截止（壓差大）、低噪聲、有氣穴和氣化現象的管路系統

向大氣少量滲漏、操作力矩小、流體阻力小的管路系統

輕型結構、低壓截止（壓差小）、腐蝕性介質的管路系統

低溫（深冷）裝置和管路系統

冶金行業的氧氣管路系統（需使用經過嚴格脫脂處理的球閥）

輸油管線和輸氣管線中的主管線需埋設在地下時（需使用全通徑焊接式球閥）

要求具有調節性能時（需選用帶V形開口的專用結構的球閥）

石油、石油化工、化工、電力、城市建設中,工作溫度在200℃以上的管路系統（可選用金屬對金屬密封的球閥）

注意事項

安 裝前的準備：確保管道能夠承受球閥的重量,并且管道應與球閥同軸,法蘭密封面應平行。同時,需要清除管道內的油污、焊渣等雜質。

檢查與測試：在安 裝前,應檢查球閥的標志,確認其完好無損,并進行全開全閉操作數次以證實其工作正常。

安 裝方向：根據球閥的流向標記,確保安 裝方向正確。

電源與信號：對于電動球閥,需要提供適當的電源電壓和頻率,并確保電源連接穩定。

操作與維護：定期進行維護和檢查,包括清潔閥門內部、檢查密封圈的磨損情況、潤滑活動部件等。

溫度和壓力：了解閥門的適用溫度和壓力范圍,并確保在規定范圍內使用。

介質適應性：根據介質的特性選擇合適的球閥,某些介質可能對閥門材質有特殊要求。

故障排除：如果遇到故障或異常情況,應參考制造商提供的故障排除指南進行檢查和修復。

防護措施：在安 裝和使用過程中,采取適當的防護措施,如防止碰撞、防水、防塵等。

培訓：確保操作人員經過培訓,了解球閥的操作和維護知識。

遵循標準：遵守相關的標準和規范,如工業自動化標準、安 全標準等。

避免節流使用：球閥不宜用作節流,以防止密封面的過早磨損。

避免強烈撞擊或振動：在操作過程中,應避免強烈撞擊或振動,以避免球體和閥座產生磨損或損壞

OKE球閥詳細參數

口徑 DN15～300mm

壓力 1.0～42mpa

密封材質適用溫度 PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封 Seal≤450℃

適用介質 水、石油、天然氣、酸 類等

連接方式 螺紋,法蘭或者焊接

閥體材質 WCB 、304、316

內件材質 304、316、襯四氟

密封材質 PTFE、304、316

流動方向 雙向

用途 開關、調節

產品品牌：美國歐可（OKE）
