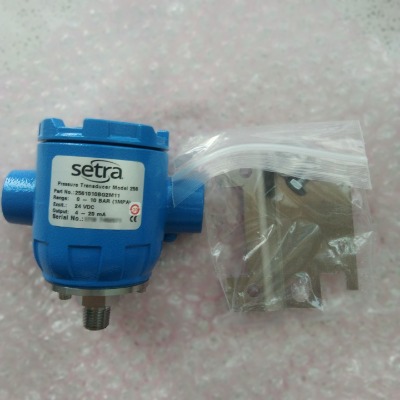

Setra西特256表壓壓力傳感器

Setra西特Model 256是表壓壓力傳感器/變送器。西特setra 256壓力變送器是可變電容傳感技術設計制造的,由 17-4PH 不銹鋼膜片和與其剛性連結的陶瓷鍍金電極構成一個可變電容,當壓力變化時,電容值亦可發生變化,檢測此電容值并 由西特 (Setra) 的集成電路將電容量的變化轉換為較準 的線性直流信號。

西特setra 256壓力變送器的產品概要：

西特256 壓力變送器采用技術- 可變電容傳感技術設計制造的,由17-4PH 不銹鋼膜片和與其剛性連結的陶瓷鍍金電極構成一個可變電容,當壓力變化時,電容值亦可發生變化,檢測此電容值并由西特(Setra) 的集成電路將電容量的變化轉換為的線性直流信號。

適用于腐蝕性液體或氣體：

西特256 有著鑄鋁外殼采用雙腔設計,敏感元件和電路、接線端子各置一腔,同時Model 256 采用“干”式電容結構,內部不充硅油或氟油,因而不會對測量介質造成污染。Model 256 符合NEMA4 標準,能夠全天侯使用。

量程范圍寬：

Model 256 壓力變送器量程范圍寬,體積小巧,安 裝和接線方便,可以較廣使用在化工、石油、煤礦以及其它全天侯環境下工作。

西特setra 256壓力傳感器的常用型號：

2561001PG2M11C

2561002PG2M11C 2561005PG2M11C 2561025PG2M11C. 2561050PG2MM11C 2561100PG2M11C.

2561146BG2MM11C 2561004BG2MM11C 2561006BG2M11C. 2561101BG2M11C,2561016BG2M11C

2561025BG2MM11C 2561040BG2M11C. 2561001PG1M11C 2561002PG1M11C 2561005PG1M11C

2561025PG1M11C. 2561050PG1MM11C 2561100PG1M11C. 2561146BG1MM11C 2561004BG1MM11C

2561006BG1M11C. 2561101BG1M11C,2561016BG1M11C 2561025BG1MM11C 2561040BG1M11C,

2561001PG1M22C

2561002PG1M22C 2561005PG1M22C 2561025PG1M22C. 2561050PG1MM22C 2562200PG1M22C.

2562246BG1MM22C 2561004BG1MM22C 2561006BG1M22C. 2562201BG1M22C,2561016BG1M22C

2561025BG1MM22C 2561040BG1M22C

西特setra 256壓力變送器的規格

性能參數           ≥ 25PSI                < 25PSI

精度 RSS 1 ( 恒溫下)   ±0.13％FS           ±0.25％FS

非線性 (擬合直線) ±0.1％FS

±0.22％FS

遲滯   ±0.08％ FS                         0.10％FS

非重復性   ±0.02％ FS                     0.05％FS

溫度補償范圍 -20~80°C

零點漂移 ％FS/50°C                        ±1.8

滿程漂移 ％FS/50°C                        ±1.4

預熱漂移 0.1％ FS Tota                     0.1％ FS Total

長期穩定性 0.5％FS/ 年

0.5％FS/ 年

壓力介質
