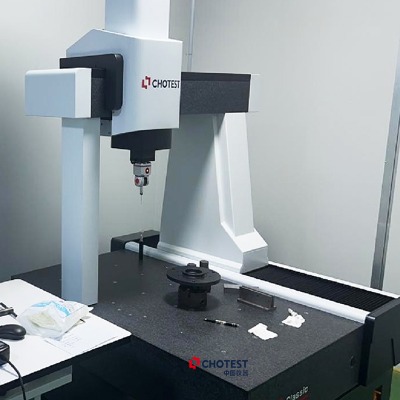

中圖儀器CNC高精度三坐標測量機采用的測量技術和精密的傳感器,結合精密的機械結構和溫度補償系統,精度高、重復性優。高分辨率金屬光柵尺,確保機器在使用過程中具有高精度和長時間的穩定性；其接觸式或非接觸式測頭均經過精確校準,以捕捉細微的幾何特征。不管是復雜的三維形狀還是細微的尺寸差異,每一次測量都能達到微米級精度,實現對產品質量的嚴格把控。

由于不同行業和領域的測量需求各不相同,中圖儀器三坐標測量機功能的研發和應用也可以根據具體情況進行定制和改進,國產三坐標品牌也能夠更快地響應客戶需求,提供及時的售后服務。不管是復雜的三維形狀還是細微的尺寸差異,每一次測量都能達到微米級精度,實現對產品質量的嚴格把控。

測控部分控制器：

中圖Alpha系列控制器：自主研發,支持全閉環直流伺服電機驅動,具有優異的伺服跟隨控制能力,符合I++標準,兼容主流測量軟件。

第三方控制器支持：如Renishaw UCC T3 PLUS、Pantec EAGLE basic等。

測座：

中圖ACH100T全自動旋轉測座：支持A軸0-105°、B軸-180°-+180°的旋轉,具有720個可重復定位空間位置,支持長達300mm的加長桿。

第三方測座支持：如Pantec EAGLE.head M7.5M8、Renishaw PH10T等。

測頭：

中圖CP100T觸發測頭：機械式觸發測頭,支持空間5個方向的觸發受力,精度高、穩定性好。

第三方測頭支持：如Renishaw TP20、TP200、SP25等。

測針：

標配多種直測針和加長桿,支持M2和M8螺紋,直徑從Φ0.5mm到Φ4mm,長度從10mm到200mm,滿足不同測量需求。

測量軟件

Power DMIS：

中圖自主研發的三坐標測量分析軟件,支持DMIS與I++標準協議,通過德國PTB認證。

界面簡潔友好,支持路徑顯示和碰撞檢測,提供豐富的數據管理功能,適用于各類企業和行業。

第三方軟件支持：

中圖儀器CNC高精度三坐標測量機支持RationalDMIS、ARCOCAD等第三方測量軟件。

選配件冷干機：用于氣源的初級空氣過濾,除水、除油,延長測量機使用壽命。

過濾器：精細空氣過濾,進一步保護測量機的精密過濾系統。

UPS穩壓電源：提供電壓及斷電延遲保護,防止電壓不穩定或意外斷電導致的設備損壞或數據丟失。

測頭更換架：支持快速、可重復性的測頭更換,適用于復雜工件的自動化檢測。

夾具：模塊化支持和參考裝置,用于工件的柔性固定。

多種解決方案應用領域中圖儀器CNC高精度三坐標測量機用于機械制造、汽車、航天航空、船舶重工、軍工、風電、新能源等大型零件的測量；3C、工具原形等中小型零件的測量。涵蓋箱體、機架、齒輪,凸輪、渦輪,蝸桿、葉片的曲線、曲面的測量,可對工件的尺寸、形狀和形位公差進行精密檢測,完成過程控制,質量控制,逆向成型等任務。

由于不同行業和領域的測量需求各不相同,中圖儀器三坐標測量機功能的研發和應用也可以根據具體情況進行定制和改進,國產三坐標品牌也能夠更快地響應客戶需求,提供及時的售后服務。不管是復雜的三維形狀還是細微的尺寸差異,每一次測量都能達到微米級精度,實現對產品質量的嚴格把控。

懇請注意：因市場發展和產品開發的需要,本產品資料中有關內容可能會根據實際情況隨時更新或修改,恕不另行通知,不便之處敬請諒解。

如有疑問或需要更多詳細信息,請隨時聯系中圖儀器咨詢。
