結構設計與核心組件：

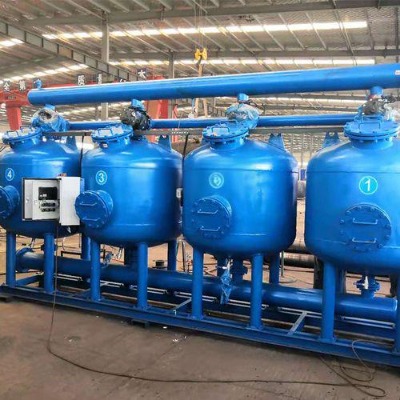

設備主體為圓柱形壓力容器,根據處理規模可選擇立式或臥式結構。立式設備占地面積小,適合空間有限的場所,罐體高度通常在 2-6 米之間；臥式設備則通過增加長度提升濾料裝填量,多用于大流量處理場景,長度可達 8 米以上。罐體材質以碳鋼為主,內壁采用襯膠、噴涂環氧樹脂或聚四氟乙烯等防腐處理,可耐受 pH 值 3-11 的水體環境；部分高腐蝕性水質場景會選用 304 或 316 不銹鋼材質,確保長期運行無銹蝕。

內部核心結構包括：

濾料支撐系統：底部設有多孔 板或格柵,上方鋪設鵝卵石承托層,承托層粒徑從下到上逐漸減小,通常為 2-4mm、4-8mm、8-16mm 三級分布,既防止活性炭顆粒隨水流流失,又保證過濾后的水順利通過。

布水裝置：頂部布水器多為 “魚刺式” 或 “花籃式” 設計,由主管道和若干支管組成,支管上均勻分布細小開孔 ,可將進水均勻噴灑在濾料表面,避免局部水流沖擊造成濾層凹凸不平。部分型號在罐體中部增設輔助布水管,進一步優化水流分布,確保活性炭濾層充分發揮作用。

集水與排污系統：底部集水裝置采用弧形濾網或多孔 管,收集凈化后的水并導出；罐體底部設有排污口,用于反洗時排出雜質,部分設備在頂部設有排氣閥,可及時排出運行中產生的氣體,避免氣阻影響過濾效果。

濾料特性與形態

活性炭濾料多選用椰殼、果殼或煤質原料經炭化、活化加工而成。椰殼活性炭顆粒均勻,表面光滑,吸附性能穩定；果殼活性炭孔 隙結構豐富,適用于有機物含量較高的水質；煤質活性炭成本較低,多用于預處理階段。濾料形態以顆粒狀為主,粒徑通常在 0.5-2mm 之間,部分場景會選用柱狀活性炭,長度 3-8mm,直徑 1-4mm,可減少水流阻力。

活性炭表面布滿微孔 ,這些微孔 由孔 徑不同的孔 隙組成,包括大孔 、中孔 和微孔 ,共同構成龐大的比表面積。濾料在裝入設備前需經水洗處理,去除粉 塵和細小顆粒,避免初期運行時出水渾濁。裝填時采用分層方式,上層鋪設較細的活性炭,下層為較粗顆粒,形成漸變的濾層結構,既能高效截留雜質,又能保證水流通暢。

應用場景與實際應用

在市政供水領域,活性炭過濾器常作為深度處理單元,置于混凝沉淀和砂濾之后,用于去除水中的余氯 、有機物、異味及色度,提升自來水的口感和安 全性。在工業循環水處理中,可去除循環水中的有機污染物和微生物代謝產物,防止換熱器表面結垢和腐蝕,延長設備使用壽命,如在電力、化工、冶金等行業的循環水系統中應用廣泛。

飲用水凈化場景中,農村集中供水工程會采用活性炭過濾器處理地下水,去除鐵錳氧化后的殘留異味及天然有機物；瓶裝水生產中,它作為預處理設備,可降低原水中的 TOC（總有機碳）含量,為后續的膜過濾提供優質進水。在泳池水處理中,能有效去除池水消毒產生的氯 胺 類物質,減少刺激性氣味,提升游泳舒適度。

此外,在污水處理廠的深度處理階段,活性炭過濾器可進一步降低二級出水中的 COD（化學需氧量）和色度,為中水回用提供達標水質；食品飲料行業用于原料水凈化,去除影響產品風味的有機物和異味；制藥行業則利用其吸附特性,去除工藝用水中的微量污染物,保障藥品生產質量。

制造工藝與細節處理：

罐體制造采用自動埋弧焊技術,焊縫平整且強度高,焊接完成后需進行水壓試驗,試驗壓力為工作壓力的 1.5 倍,保壓 1 小時無滲漏方可進入下一道工序。內壁防腐處理工藝根據材質而定：襯膠層厚度 3-5mm,采用硫化工藝確保與罐體緊密結合；噴涂工藝則通過靜電噴涂使涂層均勻覆蓋,厚度控制在 0.2-0.5mm,涂層固化后需經電火花檢測,確保無針 孔 缺陷。

活性炭濾料的加工需經過多道工序：原料破碎后篩選出符合粒徑要求的顆粒,經高溫炭化去除揮發性成分,再通過蒸汽活化擴大孔 隙結構,活化后的活性炭需經篩分、水洗、干燥等步驟,確保吸附性能穩定。濾料裝入設備前,需在專用水池中浸泡 24 小時以上,充分去除雜質,再通過專用工具均勻鋪設在承托層上,避免出現局部堆積或空隙。

運維管理與操作特點

日常運行中,設備可通過手動或自動方式控制,自動控制系統能根據設定的時間或進出口壓差啟動反洗程序。反洗時,清水從罐體底部逆向進入,水流速度逐漸升高,使活性炭濾層松動,截留的雜質隨水流從頂部排污口排出,部分設備會在反洗前通入壓縮空氣,通過氣水聯合沖洗提升清潔效果。反洗結束后,濾料在重力作用下自然沉降,恢復過濾狀態。

濾料更換周期根據水質情況而定,一般為 1-3 年,當活性炭吸附能力下降,出水水質無法達標時,需進行更換。更換時通過罐體頂部人孔 取出失效活性炭,清理承托層后鋪設新濾料,整個過程無需拆卸罐體,操作簡便。日常維護主要包括檢查閥門開關靈活性、防腐層完好性及布水裝置通暢性,定期對設備外部進行除銹刷漆,確保外觀完好。

活性炭過濾器的設計充分考慮了實用性與適應性,從罐體材質到濾料選擇,均能根據不同水質場景進行調整,其在各類水處理流程中的應用,既依托于活性炭的天然吸附特性,也得益于結構設計的合理性與運維的簡便性,成為水質凈化領域中一種兼具功能性與經濟性的設備。

活性炭過濾器的工作原理以活性炭的吸附特性為核心,通過 “吸附凈化 — 反洗再生” 的循環過程實現水質深度處理,其核心機制體現在吸附作用與周期性再生的協同運作中。

在過濾階段,待處理水經管道進入過濾器罐體,通過頂部布水系統均勻分散后,自上而下垂直流經活性炭濾料層。活性炭濾料因多孔 結構形成龐大的比表面積,其中微孔 （孔 徑＜2nm）、中孔 （2-50nm）和大孔 （＞50nm）構成分級吸附空間 —— 大孔 作為雜質擴散的通道,中孔 用于截留較大分子有機物,微孔 則通過范德華力物理吸附小分子污染物（如余氯 、有機物、異味物質等）。同時,活性炭表面的羥基、羧基等活性官能團與水中部分重金屬離子、極性有機物發生化學吸附,形成穩定化學鍵,進一步強化去除效果。水流在濾層中的流速被控制在較低范圍,使污染物有充足時間與活性炭接觸,凈化后的水經底部集水系統匯集后排出。隨著運行時間延長,活性炭孔 隙逐漸被污染物填充,吸附能力下降,當進出口壓差升至預設值或出水水質達標率下降時,系統啟動反洗程序。

反洗階段的核心是清除濾料表面及孔 隙內的污染物,恢復吸附活性。首先通過逆向進水（從罐體底部注入清水）,水流向上沖刷活性炭層,使濾料顆粒相互摩擦,將表面附著的懸浮雜質剝離；部分設備會同步通入壓縮空氣,利用氣泡擾動增強濾料碰撞力度,尤其針 對吸附緊密的膠體物質。反洗水流速需精確控制在活性炭臨界懸浮速度范圍內,既要確保雜質脫離,又要避免濾料隨水流失。反洗產生的污水攜帶污染物從頂部排污口排出,持續 15-20 分鐘后,停止反洗并靜置,活性炭在重力作用下自然沉降,重新形成均勻濾層。

對于吸附飽和的活性炭,除物理反洗外,還可根據污染物類型進行深度再生：針 對有機物污染,采用高溫（800-1000℃）惰性氣體吹掃,使有機物分解為氣體排出；針 對化學吸附的重金屬,通過酸 洗或堿 洗解析后,再經清水沖洗恢復活性。再生后的活性炭可重新投入使用,延長濾料使用壽命。

通過這種 “吸附 — 反洗 — 再生” 的動態循環,活性炭過濾器既能高效去除水中異色、異味、余氯 、有機物及部分重金屬,又能通過簡單操作維持濾料性能,實現長期穩定的凈化效果。

工作原理：

一、過濾階段：多維作用協同凈化

當原水自上而下流經濾層時,活性炭濾料通過三級凈化機制實現水質提升：

物理截留：濾料顆粒間形成的孔 隙網絡（孔 徑從微米到納米級）對水中懸浮顆粒、膠體等物質進行機械攔截,較大顆粒被表層濾料截留,細小顆粒隨水流進入濾層深處,被更細密的孔 隙捕獲,形成 “深層過濾” 效果。

化學吸附：活性炭表面豐富的微孔 （孔 徑 < 2nm）與中孔 （2-50nm）提供巨大比表面積,通過范德華力、氫鍵等作用力吸附水中有機物（如苯 、酚、農藥殘留）、余氯 、異味物質等。其中,微孔 對小分子物質（如三氯 甲 烷）吸附力強,中孔 則側重吸附較大分子有機物,實現對不同分子量污染物的針 對性去除。

化學轉化：部分活性炭經特殊處理后具備催化活性,可促使水中余氯 （Cl₂）與水反應生成無害的氯 離子（Cl⁻）,同時對部分還原性污染物進行氧化分解,進一步降低水質危害性。

濾層的梯度分布（上層濾料疏松、下層緊密）使水流速度逐步放緩,延長污染物與濾料的接觸時間,提升吸附效率。在長期運行中,濾料表面會滋生少量微生物,通過生物降解作用輔助分解有機污染物,形成 “吸附 - 生物降解” 的協同凈化體系。

二、反洗再生：恢復濾料吸附能力

當濾層截留污染物達到飽和（表現為進出口壓差升高或出水水質下降）時,系統啟動反洗程序,通過逆向水流與氣流擾動使濾料恢復活性：

水反洗：反洗水自下而上流經濾層,水流速度足以使濾料顆粒懸浮、相互摩擦,將附著在表面的截留物剝離并隨水流排出,同時松散因壓實而板結的濾層,恢復孔 隙通暢性。

氣水聯合反洗：對于污染物黏附較緊的場景,先通入壓縮空氣（氣流強度 10-15L/(s・m2)）,氣泡在濾層中劇烈擾動形成剪切力,打破污染物與濾料的吸附結合；隨后通入反洗水（水流強度 5-10L/(s・m2)）,將剝離的污染物徹底沖洗排出,氣水協同作用可減少反洗用水量,提升再生效果。

反洗過程中,濾料在水流與氣流作用下呈流化狀態,避免局部淤積,確保每束濾料都能得到充分清洗。反洗結束后,濾料自然沉降復位,恢復過濾階段的孔 隙結構,進入下一個過濾周期。

整個工作流程通過自動化控制系統實現過濾與反洗的切換,無需人工干預,既保證了持續穩定的凈化效果,又通過高效再生延長了濾料使用壽命,形成 “凈化 - 再生 - 再凈化” 的循環運行模式。
