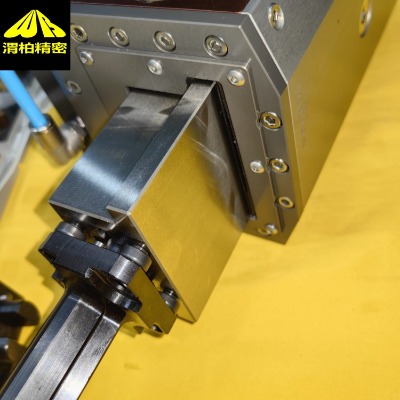

REV插削動力刀座與插削機BM都配有冷卻劑 通行孔：

1）刀具固定螺釘

在針對對稱性誤差進行任何糾正之前,必須稍微松開刀具固定螺釘。在恢復工作之前,請確保重新擰緊刀具固定螺釘。

2）注油嘴

這兩個嵌入機動化插削機外部結構中的注油嘴,在使用儀器約 10 個小時后,可以用來注入油脂。上述時間是儀器實際使用的時間（請參見注油計算示例）。

3）用于內引的 3/8”的螺紋孔

所有刀具都配有冷卻劑 通行孔。與外引相比,內引是更推薦的選擇,它允許將潤滑劑 引導到切削區域。

4）對齊區域

這是通過比較儀用來執行檢查的區域。

5）將插削機固定到車床刀具塔上的螺栓

它們是將插削機固定到車床刀具塔上的螺栓。

  REV插削動力刀座:

1.板調節螺釘

長時間使用插削機后,需要消除儀器中可能出現的間隙。松開六角螺母,然后擰緊中間螺釘,后再次擰緊六角螺母。在插削機的所有四個襯板上執行此操作。

2. 軸調整銷

它被用來糾正孔和我們正在執行的加工之間的任何對稱性誤差。松開刀具的固定螺釘 1 后,順時針或逆時針旋轉 Y 軸調節銷,這樣就可以沿 Y 軸移動刀具。調節范圍為 +/- 0.5,該范圍足夠普遍糾正沒有配備 Y 軸的車床上存在的所有對稱性誤差。

3.削角度調節螺釘

該螺釘用于糾正由于機械彎曲而引起的錐度誤差。順時針或逆時針旋轉可以將切削角度更改大約 +/- 3°。該范圍足以糾正任何可能存在的錐度誤差.

  REV插削動力刀座使用方法：

初次使用

將插削機安 裝在車床上。稍微松開固定螺栓8,然后使用比較儀對插削機進行對齊。后者必須放置在對齊區域 7 上。插削機完全對齊后,請再次擰緊固定螺栓 8,并以每分鐘 150 次的速度讓插削機運行約 10 分鐘。用普通的導軌用油潤滑移動的滑架。這將有助于軟化密封條以及在使用前對插削機進行試運轉。

上油

為了保持機械性能,我們建議每使用 10 個小時后,對插削機進行一次上油,上述時間是儀器實際使用的時間（請參見注油計算示例）

好使用 Persian Poligrease EP 1。
