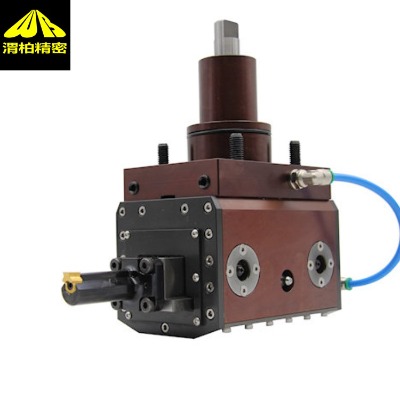

BM插齒動力頭REV（花鍵加工刀具）用于外花鍵、外鍵槽加工：

1.REV 機動化插削機的設計旨在以有效的方式解決必須在數控車床上執行某些加工時遇到的問題,比如從簡單的鍵槽到內齒或外齒輪廓。

2.REV 機動化插削機的設計旨在獲得可能情況下的大剛性。此特性可延長鑲件的使用時間,并在加工表面上獲得極佳的光潔度。

3.使用這種插削機具有很大的優勢：除了執行加工的速度非�？熘�外,它不需要將工件移動到其他機器上,否則還將需要在其他機器上再次定位工件。

4.REV 機動化插削機有幾種調節方式,有助于獲得準確的加工,并可進行內部或外部加工。

5.REV 機動化插削機受專利保護。

  意大利REV公司介紹：

基于 Paolo Franchini 先生在機械領域積累的 18 年經驗,我們的公司 - F.P.Officina Meccanica（F.P. 機械廠）于 1998 年成立了,多年來一直為第三方開展插削和拉削業務,所涉及行業包括液壓、汽車、生物醫 藥、減速器、齒輪構造、土方機械等。

隨著時間的推移,在插削和拉削業務之外,還拓展了機械零件的數控車削和銑削業務,在其上通常還需要進行內鍵、六槽取力器和齒的加工。在傳統的拉床和插床上實現這些加工過程時,除了需要很長的時間來執行各種工具的裝備工作之外,由于夾持待加工工件時頻繁出現的問題和難以獲得必要的精度,從而使加工過程變得非常復雜。為了克服這些問題和困難,產生了在公司內部生產一種專門刀具的想法,其可以直接在數控車床或加工中心上進行拉削。由于在 CAD 和 CAM 設計方面擁有豐富的經驗,因此使得這種刀具的校準成為了可能。

在此情況下,開發出了用于數控機床的拉削系統 - “REV 拉刀”,經過多年的設計和長期內部測試,然后將其推向了市場,并提供給所有希望克服在拉削和插削過程中碰到與我們類似問題的公司。毫無疑問,REV 拉刀是解決這些問題的有效方案,因為在無需配備其他機器或求助于第三方分包商的情況下,它允許直接在數控機床（車床、加工中心、銑床等）上實現拉削和插削加工。此外,還保證加工具有極佳的光潔度,并且始終處于公差范圍內。我們還發現,REV 拉刀還可以成功地在傳統型機床（插床和牛頭刨床）上使用,并具有出眾的多功能性和堅固性。

迄今為止,所有使用過 REV 拉刀拉削系統的客戶都對所達到的加工質量以及節省的大量時間和金錢表示非常滿意,讓客戶滿意是我們根本的宗旨,也是我們進一步改進的大動力。

  BM插齒動力頭REV對稱性檢查和誤差糾正:

 1.縱向誤差糾正

可以改變機動化插削機的工作角度。此操作用于糾正可能出現的縱向誤差。要做到這一點,只需使用一只 5 毫米內六角扳手即可。通過順時針或逆時針旋轉扳手,可以改變機動化插削機的切削角度。

這類調整方法受專利保護。

 2.對稱性糾正

為了糾正對稱性錯誤,如果使用的是沒有配備 Y 軸的車床,則只需擰松從正面將刀具固定在移動中央組件上的四個螺栓即可。然后,使用 6 毫米六角扳手轉動位于上述組件后面的 Y 軸調節銷,這樣可以將刀具移動 +/- 0.5 毫米,這足以有效地糾正缺少的軸所造成的對稱性誤差。

這種類型的調整對于準確地在待加工工件的中心實現加工,是絕對必要的。
