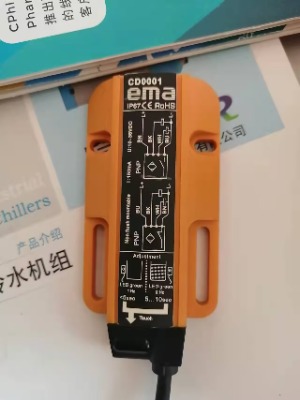

EMA伊瑪CD0001/CD0002智能電容式料位傳感器CD0003/CD0004

工作原理：

動作原理 電容式料位傳感器屬于一種具有開關量輸出的位置傳感器,它的測量頭通常是構成電容器的一個極板,而另一個極 板是物體的本身,當物體移向料位傳感器時,物體和料位傳感器的介電常數發生變化,使得和測量頭相連的電路狀 態也隨之發生變化,由此便可控制開關的接通和斷開。這種料位傳感器的檢測物體,并不限于金屬導體,也可以是 絕緣的固體、液體或粉 狀物體,在檢測較低介電常數的物體時,可以順時針調節多圈電位器(位于傳感器后部來增 加感應靈敏度,一般調節電位器使電容式的料位傳感器在工作距離70％-80％的位置上動作。 電容式料位傳感器的感應面由兩個同軸金屬電極構成,很像“打開的”電容器電極,這兩個電極構成一個電容,串接 在RC震蕩回路內。電源接通時,RC震蕩器不振蕩,當一個目標朝著電容器的感應面靠近時,電容器的容量會增加 振蕩器開始振蕩。通過后級電路的處理,將信號與內部信號比較后產生傳感器信號,從而起到了檢測有無物體存在的 目的,該料位傳感器能檢測金屬物體,也能檢測非金屬物體,對金屬物體可以獲得蕞大的動作距離,對非金屬物體作 距離決定于材料的介電常數,材料的介電常數越大,可獲得的動作距離越大

簡介

電容式料位傳感器能感應金屬及非金屬物體。它們被用來檢測產品,感應液位或漏斗、儲存箱、糧倉里的顆粒 狀固體。

應用行業：

適用于醫 療、半導體、木材業、紙業、玻璃制造業、塑料制造業、食品業、水泥業及化學工業等。 固體料位偵測 液態料位偵測

特點

塑料螺紋型和圓柱型附線,堅固耐用,備有交流型和直流型可供選擇。 運行可靠:接近傳感器無可動組件和機械部件,其檢測不受介質特性及密度變化的 影晌,安 裝完畢即可使用。

技術參數：

多種外形尺寸,便于安 裝;多種輸出模式,使用方便靈活。 輸出:NPN、PNP、AC、DC、NO、NC 顯示:LED 電源保護:過載、短路、反極性 耐溫范圍:-25~80(℃),高溫型:-25~100(℃) 。保護等級:1P67 技術認證:CE和RoHS

三線式 PNP NO/NC   CD0001          CD0003

三線式 NPN NO      CD0002           CD0004

感應面            非齊平           非齊平

工作電壓         10-36VDC          10-36VDC

電壓負載mA       200mA

  200mA

短路保護          脈沖的            脈沖的

反極性保護        是                是

過載保護          是               是

電壓降            ＜2.5           ＜2.5

耗用電流（mA) <30（24VDC)         30(24VDC)

實際感應距離(mm)   25±10％         25±10

開關點編移(％8       -15-15         -15-15

工作距離(mm )0-20                    0-20

采樣頻率Hz            5             5

環境溫度(℃)         25-80          25-80

防護等級            IP67           IP67

修正系數: 水=1啵璃約04陶瓷約02PVC約02

外殼材料 PA66+GF

開關狀態LED：        黃色90°        黃色90°

運行LED：            綠色90°        綠色90°

功能LED:             紅色90°        紅色90°

連接 PvC-電纜2m:4x0.34mm/            M18接插件
