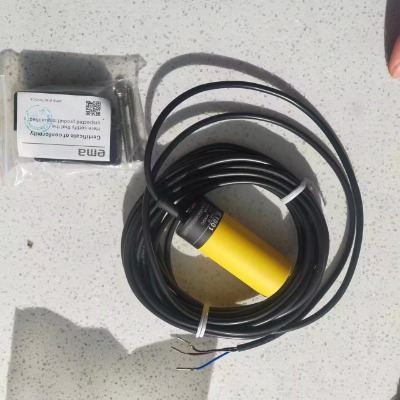

EMA伊瑪CC電容式料位傳感器

工作原理：

動作原理 電容式料位傳感器屬于一種具有開關量輸出的位置傳感器,它的測量頭通常是構成電容器的一個極板,而另一個極 板是物體的本身,當物體移向料位傳感器時,物體和料位傳感器的介電常數發生變化,使得和測量頭相連的電路狀 態也隨之發生變化,由此便可控制開關的接通和斷開。這種料位傳感器的檢測物體,并不限于金屬導體,也可以是 絕緣的固體、液體或粉 狀物體,在檢測較低介電常數的物體時,可以順時針調節多圈電位器(位于傳感器后部來增 加感應靈敏度,一般調節電位器使電容式的料位傳感器在工作距離70％-80％的位置上動作。 電容式料位傳感器的感應面由兩個同軸金屬電極構成,很像“打開的”電容器電極,這兩個電極構成一個電容,串接 在RC震蕩回路內。電源接通時,RC震蕩器不振蕩,當一個目標朝著電容器的感應面靠近時,電容器的容量會增加 振蕩器開始振蕩。通過后級電路的處理,將信號與內部信號比較后產生傳感器信號,從而起到了檢測有無物體存在的 目的,該料位傳感器能檢測金屬物體,也能檢測非金屬物體,對金屬物體可以獲得蕞大的動作距離,對非金屬物體作 距離決定于材料的介電常數,材料的介電常數越大,可獲得的動作距離越大

簡介

電容式料位傳感器能感應金屬及非金屬物體。它們被用來檢測產品,感應液位或漏斗、儲存箱、糧倉里的顆粒 狀固體。

應用行業：

適用于醫 療、半導體、木材業、紙業、玻璃制造業、塑料制造業、食品業、水泥業及化學工業等。 固體料位偵測 液態料位偵測

特點

塑料螺紋型和圓柱型附線,堅固耐用,備有交流型和直流型可供選擇。 運行可靠:接近傳感器無可動組件和機械部件,其檢測不受介質特性及密度變化的 影晌,安 裝完畢即可使用。

技術參數：

多種外形尺寸,便于安 裝;多種輸出模式,使用方便靈活。 輸出:NPN、PNP、AC、DC、NO、NC 顯示:LED 電源保護:過載、短路、反極性 耐溫范圍:-25~80(℃),高溫型:-25~100(℃) 。保護等級:1P67 技術認證:CE和RoHS

EMA伊瑪CC0004/CC0005電容式料位傳感器

CCO006/ CCO007

三線式PNPNO CCO004

三線式 PNP NC CC0005

三線式 NPN NO CCO006

三線式 NPN NO CC0007

感應面 非齊平

工作電壓) 13-36DC

電流負載(mA 250

短路保護: 脈沖的

反極性保護: 是

過載保護 :是

電壓降:<2.5

耗用電流Ma:<13（24VDC)

實際感應距離mm:)20加減 10％

排 轉轉排 工作距離mm： 0-12

開關點偏移(％Sr)- 15-15

遲滯(％/Sr) ：0-16

開關頻率(Hz)： 40

環境溫度(℃)： -25-80

防護等級 ：IP67

修正系數： 水=1/破璃約0.4陶瓷約0.2/P約0.2

外殼材料 PBT+GF

功能顯示開關狀態LED :紅色(90

EMA伊瑪CC0012/CC0013/ CCO014/CCO015電容料位液位傳感器

三線式PNPNO CCO012

三線式 PNP NC CC0013

三線式 NPN NO CCO014

三線式 NPN NO CC0015

感應面 非齊平

工作電壓) 13-36DC

電流負載(mA 250

短路保護: 脈沖的

反極性保護: 是

過載保護 :是

電壓降:<2.5

耗用電流Ma:<13（24VDC)

實際感應距離mm:)20加減 10％

排 轉轉排 工作距離mm： 0-12

開關點偏移(％Sr)- 15-15

遲滯(％/Sr) ：0-16

開關頻率(Hz)： 40

環境溫度(℃)： -25-80

防護等級 ：IP67

修正系數： 水=1/破璃約0.4陶瓷約0.2/P約0.2

外殼材料 PBT+GF

功能顯示開關狀態LED :紅色(90

連接 :M12接插件

EMA伊瑪CC0012/CC0013容式料位液位傳感器

CCO014/ CCO015

三線式PNPNO CCO012

三線式 PNP NC CC0013

三線式 NPN NO CCO014

三線式 NPN NO CC0015

感應面 非齊平

工作電壓) 13-36DC

電流負載(mA 250

短路保護: 脈沖的

反極性保護: 是

過載保護 :是

電壓降:<2.5

耗用電流Ma:<13（24VDC)

實際感應距離mm:)20加減 10％

排 轉轉排 工作距離mm： 0-12

開關點偏移(％Sr)- 15-15

遲滯(％/Sr) ：0-16

開關頻率(Hz)： 40

環境溫度(℃)： -25-80

防護等級 ：IP67

修正系數： 水=1/破璃約0.4陶瓷約0.2/P約0.2

外殼材料 PBT+GF

功能顯示開關狀態LED :紅色(90

連接 :M12接插件

EMA伊瑪CC0008/CC0016電容式料位傳感器

兩線式DC NO/NC CCO008 兩線式 DC NO/NC CC0016

感應面 非齊平

工作電壓) 13-36DC

電流負載(mA 250

短路保護: 脈沖的

反極性保護: 是

過載保護 :是

電壓降:<4.6

耗用電流Ma:<13（24VDC)

實際感應距離mm:)20加減 10％

排 轉轉排 工作距離mm： 0-16

開關點偏移(％Sr)- 15-15

遲滯(％/Sr) ：1-15

開關頻率(Hz)： 40

環境溫度(℃)： -25-80

防護等級 ：IP67

修正系數： 水=1/破璃約0.4陶瓷約0.2/P約0.2

外殼材料 PBT+GF

功能顯示開關狀態LED :紅色(90

連接 PvC-電纜2m:4x0.34mm/M12接插件
