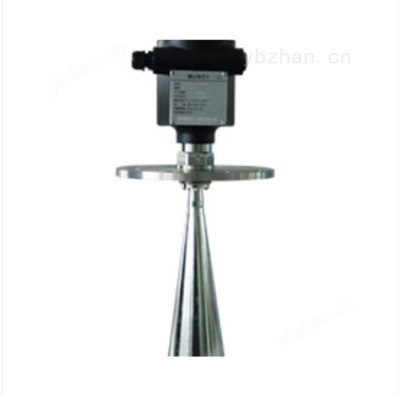

EMA伊瑪RCSA/RCSB雷達波料位計

簡介：

用于連續,非接觸式料位測量的智能變送器,采用4-20mA,兩線制技術,適用于儲罐,桶槽,或過程容器。測量不受介質改變,溫度變化氣層或蒸汽的影響。

具體型號有：

RCSA雷達液位計量程20米

RCSA0111S1N, RCSA0111S1Y, RCSA0211S1N,

RCSA0211S1Y, RCSA0311S1N, RCSA0311S1Y

RCSA0411S1N, RCSA0411S1Y,, RCSA0511S1N,

RCSA0511S1Y

RCSA0112S1N, RCSA0112S1Y, RCSA0212S1N,

RCSA022S1Y, RCSA0312S1N, RCSA0312S1Y

RCSA0412S1N, RCSA0412S1Y,, RCSA0512S1N,

RCSA0512S1Y

RCSA0113S1N, RCSA0113S1Y, RCSA0213S1N,

RCSA023S1Y, RCSA0313S1N, RCSA0313S1Y

RCSA0413S1N, RCSA0413S1Y,, RCSA0513S1N,

RCSA0513S1Y

RCSA0114S1N, RCSA0114S1Y, RCSA0214S1N,

RCSA024S1Y, RCSA0314S1N, RCSA0314S1Y

RCSA0414S1N, RCSA0414S1Y,, RCSA0514S1N,

RCSA0514S1Y

RCEA防爆雷達液位計量程20米

RCSE0111S1N, RCSE0111S1Y, RCSE0211S1N, RCSE0211S1Y, RCSE0311S1N, RCSE0311S1Y

RCSE0411S1N, RCSE0411S1Y,, RCSE0511S1N, RCSE0511S1Y

RCSE0112S1N, RCSE0112S1Y, RCSE0212S1N, RCSE022S1Y, RCSE0312S1N, RCSE0312S1Y

RCSE0412S1N, RCSE0412S1Y,, RCSE0512S1N, RCSE0512S1Y

RCSE0113S1N, RCSE0113S1Y, RCSE0213S1N, RCSE023S1Y, RCSE0313S1N, RCSE0313S1Y

RCSE0413S1N, RCSE0413S1Y,, RCSE0513S1N, RCSE0513S1Y

RCSE0114S1N, RCSE0114S1Y, RCSE0214S1N, RCSE024S1Y, RCSE0314S1N, RCSE0314S1Y

RCSE0414S1N, RCSE0414S1Y,, RCSE0514S1N, RCSE0514S1Y

RCSB雷達物位計量程30米

RCSB01A41S1YP RCSB02A41S1YP, RCSB03A41S1YP, RCSB04A41S1YP,

RCSB05A41S1YP

RCSB06A41S1YP, RCSB07A41S1YP, RCSB08A41S1YP

RCSB01A42S1YP RCSB02A42S1YP, RCSB03A42S1YP,

RCSB04A42S1YP, RCSB05A42S1YP

RCSB06A42S1YP, RCSB07A42S1YP, RCSB08A42S1YP

RCSB01A43S1YP RCSB02A43S1YP, RCSB03A43S1YP,

RCSB04A43S1YP, RCSB05A43S1YP

RCSB06A43S1YP, RCSB07A43S1YP, RCSB08A43S1YP

RCSB01A44S1YP RCSB02A44S1YP, RCSB03A44S1YP,

RCSB04A44S1YP, RCSB05A44S1YP

RCSB06A44S1YP, RCSB07A44S1YP, RCSB08A44S1YP

RCEB防爆雷達物位計量程30米

RCEB01A41S1YP RCEB02A41S1YP, RCEB03A41S1YP, RCEB04A41S1YP, RCEB05A41S1YP

RCEB06A41S1YP, RCEB07A41S1YP, RCEB08A41S1YP

RCEB01A42S1YP RCEB02A42S1YP, RCEB03A42S1YP, RCEB04A42S1YP, RCEB05A42S1YP

RCEB06A42S1YP, RCEB07A42S1YP, RCEB08A42S1YP

RCEB01A43S1YP RCEB02A43S1YP, RCEB03A43S1YP, RCEB04A43S1YP, RCEB05A43S1YP

RCEB06A43S1YP, RCEB07A43S1YP, RCEB08A43S1YP

RCEB01A44S1YP RCEB02A44S1YP, RCEB03A44S1YP, RCEB04A44S1YP, RCEB05A44S1YP

RCEB06A44S1YP, RCEB07A44S1YP, RCEB08A44S1YP

EMA伊瑪RCSA/RCSB雷達波料位計特點：

1測量范圍大,精度高

2非接觸式測量,因此適用于比較復雜的工業環境

3可測固體和液體

4粘稠液體,溫度壓力變化大的場合均適用

5模擬輸出4-20/HART(兩線/四線）

6測量范圍zui大可達30m

7帶現場顯示

EMA伊瑪RCSA/RCSB雷達波料位計動作原理：

雷達波是基于時間行程原理的  {俯視式}測量系統,用于測量參考點[過程連接}與物料表面的距離。天線發射微波脈沖信號在被測物料表面產生反射,且反射的回波信號又被雷達所接收。天線接受物位表面反射回的脈沖信號,并將其傳輸給電子部件。微處理器對信號進行處理,識別微波脈沖在物料表面的回波信號。

參考點至物料表面間的距離D與脈沖信號的運行時間T成正比。D＝c·t/2其中c為光速

如果知道,空罐的高度,則料位L為

L＝E-D

EMA伊瑪RCSA/RCSB雷達波料位計優勢及主要用途：

優勢；

1兩線制技術；差壓儀表和平衡浮子的優良替代品。兩線制技術有效降低了布線成本,易于實現與現有系統的兼容

2非接觸式測量方法

3測量不受介質特性的影響

主要用途；

1料位量測

2距離量測

3存儲量指示

4差位式量測

5抽水機控制

EMA伊瑪RCSA/RCSB雷達波料位計參數；

型號：              RCSA型                        RCSB

產品類別；           塑料棒                         喇叭口

接續口規格：           G1½ ,1½ NPT,法蘭

入線口規格：             M20×P1.5,½NPT

測量距離：（m）

  20                           30

模擬輸出（mA）

4-20/HART(兩線/四線）

發射頻率GHz        26

電源輸出（V）

24VDC,    220VAC

耗用電流（mA）

﹤22.5

精確度（mm）

   ±3                              ±2

介質溫度（℃）     -60-120                          -60-250

工作壓力（MPa）

-0.1---4.0

環境溫度（℃）      -40-80

環境壓力;              常壓

外ke防護：             IP67

天線材質：            PTFE                             不銹鋼304,316

外ke材質；

           鋁合金
