產品特點

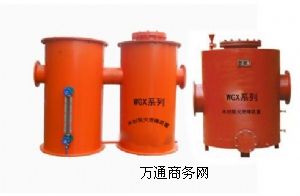

wgx型瓦斯管道輸送水封阻火泄爆裝置（以下簡稱阻火泄爆裝置）是用于煤礦瓦斯輸送管道保證瓦斯輸送安全的一種裝備。是瓦斯抽放系統必備的安全設備。起到保護進氣端(或出氣端）輸送管道及附屬設備的目的。
適用范圍
使用于煤礦瓦斯管道輸送系統中。用于煤礦抽放瓦斯意外爆炸事故發生時，阻止爆炸產生的沖擊波破壞抽放系統，并隔斷爆炸產生的火焰導入井下，防止事故擴大的一種專用設備。
結構特征
1、 阻火泄爆裝置結構
阻火泄爆裝置由入（出）口瓦斯管、入口水罐、泄爆膠皮、泄爆罐、水位控制器、金屬分流網等購成。（見下圖），金屬分流網為不銹鋼網，網目不小于4目。阻火泄爆裝置壓力損失不大于2kpa.
圖 阻火泄爆裝置示意圖
1、進氣管 2、密封水 3、玻璃管水位計 4、泄爆件 5、桶體
6、出氣管 7、水位控制器 8、水位分離網 9、放水管
2、 阻火泄爆裝置工作原理
正常輸送情況下，瓦斯氣體從如上圖所示的進氣管1通過阻火泄爆裝置流向出氣管6.當出氣管管道瓦斯發生爆炸或燃燒時，爆炸產生的沖擊波使泄爆件4爆破、釋放爆炸壓力；同時密封水2起到消焰、阻火，阻止瓦斯爆炸或燃燒傳到進氣端(或出氣端）管路，從而防止抽放系統其它部發生爆炸或火災，避免事故擴大。本裝置具備水位自動控制功能，若因補水管道無水或電磁閥故障無法補水而水位低于安全運行水位，系統會發出報警型號。
阻火泄爆裝置安裝尺寸見表2。
3 、阻火泄爆裝置液位控制器
阻火泄爆裝置液位控制器由液位
傳感器、防爆電磁閥和監控分站組成。其工作原理是：當液位下降至水位分離網位置時，液位傳感器應發出信號，打開進水管路電磁閥向裝置內注水；當液位上升至水位線時，液位傳感器發出信號，電磁閥關閉，停止向裝置內注水，運行中裝置內多余水量由放水管排放；當液位降至進水管底線時，液位傳感器應發出信號，斷掉抽放泵站電源，停止抽放，待查。
阻火泄爆裝置主要技術參數和規格見表
項目
型號 d(mm) d1(mm) d2（mm） h1（mm） h2(mm) l1（mm）螺栓n*m
wgx200-120 200 300 500 900 500 750 38*m16*40
wgx300-120 300 400 750 1350 750 950 38*m16*40
wgx400-120 400 500 1000 1800 1000 1200 46*m16*40
wgx500-120 500 600 1250 2250 1250 1500 46*m16*40
wgx600-120 600 700 1500 2700 1500 1800 52*m16*40
1.4 型號的組成及其代表的意義
示例：wgx400-120型瓦斯管道輸送水封阻火泄爆裝置，表示公稱通徑400mm，水封阻火泄爆壓力為120kpa的瓦斯管道輸送水封阻火泄爆裝置。
使用條件
使用地點與使用方法應符合《煤礦安全規程》、《礦井瓦斯抽放管理規范》等有關文件規定。
阻火泄爆裝置在下列環境條件下運行。
a）環境溫度：（2～50）℃；
b）相對濕度：≤95％（25℃）；
c）大氣壓力：（80～106）kpa；
d）管道內氣體流速：≤10m/s。
e）輸氣設計壓力：≤30kpa；
f）工作水質為清潔中性水。
