電力架空輸電線路的直擊雷防護是確保電力系統安 全穩定運行的重要措施。以下是關于直擊雷防護的主要措施及安 裝要點：

一、直擊雷防護措施

架設避雷線

作用：避雷線是防止雷電直擊導線的基本和有效的措施,能夠分流雷電流、降低塔頂電位,并通過耦合作用減少線路絕緣子的電壓。

適用性：110kV及以上電壓等級的輸電線路應全線架設避雷線,35kV及以下線路通常在變電所進出口1~2km范圍內架設。

保護角：避雷線對邊導線的保護角一般控制在20°~30°,以減少繞擊率。

安 裝避雷針

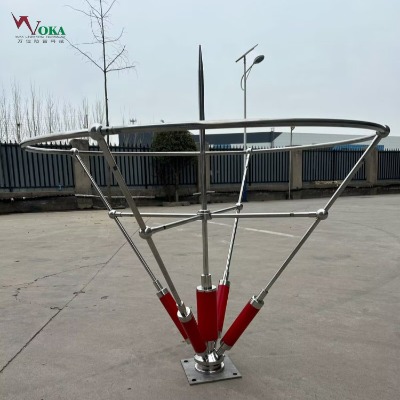

作用：避雷針通過高聳結構吸引雷電,將雷電流引導入地,保護輸電線路及其附屬設備。

類型：包括單針避雷針和多針避雷針,后者可擴大保護范圍。

安 裝位置：通常安 裝在桿塔頂部或建筑物頂部,確保其處于電場畸變區域。

降低接地電阻

作用：降低桿塔接地電阻可以提高線路耐雷水平,減少反擊概率。

方法：通過增補地網、釋放降阻劑 等措施改shan接地效果。

安 裝避雷器

作用：避雷器能夠限制雷電過電壓幅值,保護線路絕緣子不被擊穿。

安 裝位置：通常安 裝在變電站進線端、變壓器高壓側及雷電頻發區域的桿塔上。

二、安 裝要點

避雷針的安 裝

基座固定：選擇合適基座,使用膨脹螺栓固定,確保避雷針垂直且穩固。

引下線連接：引下線與避雷針可靠連接,沿建筑物外墻垂直敷設,避免彎曲或纏繞。

接地裝置：接地極深埋于地下,形成接地網,確保接地電阻符合規范（一般不大于10歐姆）。

避雷線的架設

材質選擇：避雷線應具有良好的導電性和耐腐蝕性。

保護角控制：避雷線對邊導線的保護角應盡量小,以減少繞擊率。

接地連接：避雷線需與桿塔接地裝置可靠連接,確保雷電流順利入地。

接地系統的優化

接地極布置：在土壤電阻率較高的區域,增加接地極數量或使用降阻劑 。

定期檢測：定期測量接地電阻,確保其滿足設計要求。

三、總結

電力架空輸電線路直擊雷防護和安 裝

電力架空輸電線路的直擊雷防護需要綜合運用避雷線、避雷針、避雷器和接地系統等措施。在安 裝過程中,需嚴格按照規范操作,確保設備可靠連接和接地效果,以減少雷擊對線路的影響。
