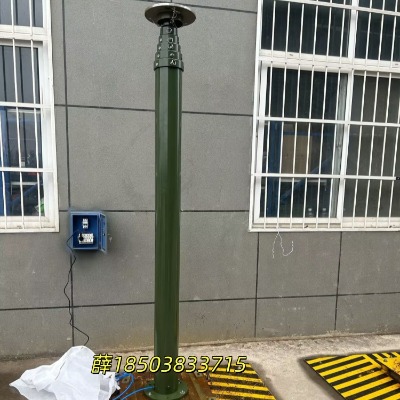

6米氣動升降桅桿 移動車載式天線監控桿 負載50kg伸縮桿

一、產品概述

產品名稱： 氣動升降桅桿

用途：本桅桿主要用于為各類需要高空安 裝的設備提供穩定的支撐與升降功能,廣泛適用于監控設備搭載、照明設備安 裝、通信天線架設等領域,尤其在應急救援、戶外作業、臨時安 防監控等場景發揮關鍵作用。

二、技術參數

展開高度：≥6 米

閉合高度：≤2 米

額定負載：≥35kg

升降時間：從低位置升至高位置不超過 [60] 秒,下降時間不超過 [60] 秒。

桅桿材質：主體采用高強度鋁合金材質,具有質量輕、強度高、耐腐蝕等特點。鋁合金材質屈服強度不低于276C MPa,抗拉強度不低于310C MPa。

表面處理：桅桿表面經過陽極氧化處理,提高了桅桿的耐腐蝕性和耐mo性,使其能適應各種惡劣的戶外環境。

導向結構：內部設有高精度的導向滑軌,確保桅桿在升降過程中保持穩定。密封性能：采用優的的密封材料,保證在工作壓力范圍內無氣體泄漏現象。

工作溫度范圍：- 25℃至 + 55℃,在該溫度區間內,桅桿能夠正常穩定工作,性能不受明顯影響。

三、結構設計

整體結構：桅桿采用多節套筒式設計,各節之間通過精密的配合公差實現順滑的伸縮。底部為固定基座,配備地腳螺栓安 裝孔,方便將桅桿穩固安 裝在各類基礎表面。頂部設有安 裝平臺,平臺上預留多種規格的安 裝孔,可適配不同類型的負載設備安 裝需求。

氣動系統：由氣源、氣管、控制閥、氣缸等主要部件組成。氣源可外接壓縮空氣瓶或空氣壓縮機,氣管采用耐壓、耐腐蝕的橡膠材質, 確保氣體傳輸穩定。控制閥采用手動與電動兩用型,可實現遠程控制和現場操作。氣缸為桅桿的升降執行部件,采用單作用氣缸。

安 全防護結構：在桅桿頂部和底部均安 裝有限位開關,當桅桿上升或下降到限定位置時,限位開關自動觸發,切斷氣源,防止桅桿過度升降造成損壞。同時,在氣缸內部設有過載保護裝置,當負載超過額定值時,過載保護裝置啟動,使氣缸停止工作,保護桅桿和負載設備的安 全。

四、安 裝與調試

安 裝步驟

將桅桿的固定基座放置在預定安 裝位置,使用地腳螺栓將基座與基礎表面牢固連接。

依次連接好氣源、氣管和控制閥,確保連接牢固,無漏氣現象。

將負載設備安 裝在桅桿頂部的安 裝平臺上,使用配套的安 裝螺栓固定,擰緊力矩根據負載設備要求確定。

調試方法

打開氣源,檢查系統壓力是否在正常工作范圍內。如壓力異常,調整氣源壓力或檢查系統是否存在漏氣點。

通過控制閥進行桅桿的升降操作,觀察桅桿升降過程是否平穩,有無卡頓、晃動等異常現象。如發現異常,立即停止操作,檢查導向結構、氣缸等部件是否正常。

在桅桿上升到高位置和下降到低位置時,檢查限位開關是否正常工作。如限位開關失效,調整其位置或更換新的限位開關。

在桅桿承載額定負載的情況下,重復進行多次升降操作,觀察桅桿的性能是否穩定,有無變形、損壞等情況。如發現問題,及時排查并解決。

五、操作指南

啟動前準備

檢查桅桿外觀是否有損壞、變形等情況,各連接部位是否牢固。

確認氣源壓力是否在規定范圍內,氣管連接是否正確、無漏氣。

檢查負載設備是否安 裝牢固,與桅桿頂部安 裝平臺的連接是否可靠。

升降操作

手動操作：將控制閥切換至手動模式,緩慢扳動控制手柄,控制桅桿的升降速度。上升時,注意觀察桅桿的上升過程,確保其平穩上升；下降時,同樣緩慢操作手柄,避免桅桿快速下降造成沖擊。

電動操作：將控制閥切換至電動模式,通過遙控器或控制箱上的按鈕進行桅桿的升降控制。操作時,按照遙控器或控制箱上的指示進行操作,注意觀察桅桿的運行狀態。

停止操作

當桅桿上升或下降到所需位置時,松開控制手柄或按下停止按鈕,使桅桿停止運動。

在停止操作后,關閉氣源閥門,防止氣體泄漏。

六、維護與保養

日常維護

每天使用前,檢查桅桿外觀是否有損壞、變形,各連接部位是否松動,氣管是否有破損、漏氣等情況。如發現問題,及時進行修fu或更換。

定期清理桅桿表面的灰塵、污垢,保持桅桿清潔。使用干凈的軟布擦拭,避免使用尖銳物體刮擦桅桿表面,以免損壞氧化膜。

氣缸故障 檢查氣缸活塞、密封件等,如有損壞,進行更換

桅桿上升過程中晃動過大 導向結構損壞或潤滑不良 檢查導向滑軌,如有損壞,進行更換；對導向結構進行潤滑

負載設備安 裝不平衡 重新調整負載設備的安 裝位置,確保其安 裝平衡

桅桿下降緩慢或無法下降 氣缸內有異物卡滯 拆解氣缸,清理異物

控制閥關閉不嚴 檢查控制閥,修fu或更換損壞的閥門部件

負載過重 檢查負載是否超過額定值,減輕負載
