一、產品概述

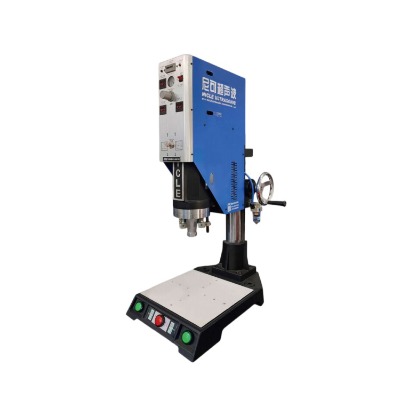

這是一款標準機型的超聲波焊接機,規格主要分為15K2600W和20K1800W。此款機型為市面上常見的一款,也可以自由搭配數字型發生器來進行使用。

二、產品特點

1、采用進口壓電陶瓷換能器,功率大,轉換效率高

2、焊接速度快、節能、熔合強度高

3、直線軸承設計,精密微調裝置

4、機械性能穩定,焊接精度高

5、自動超負載保護電路,進一步提高產品使用壽命和安 全

6、焊頭水平可調設計,調模快捷、方便、準確

7、調試設置軟啟動電路,避免損壞模具

8、整機數控機床加工,精密度高

9、調頻及頻率自動補償電路

10、空載、免載時均有諧振,無需調節焊頭頻率

11、用渦輪轉動輕松調節機身行程,解決了常規機的調節弊端

12、采用數字碼精控開關,數字式焊接參數設定,直觀準確

13、機身防后仰加同軸直壓式設計,壓力施加均衡,提高超聲波焊接精密度

14、全機身CNC加工,重壓鑄造工藝,鋼性強,美觀更精密

15、主要電器元件,零部件優質進口件組裝

三、技術參數

機器名稱 標準型超聲波焊接機

機器型號 NC-1526B、NC-2018B

輸出功率 2600W、1800W

頻率 15KHz、20KHz

動力形式 超聲波

輸入電壓 (單相)220V

焊頭行程 75mm

機身行程 275-455mm

輸出時間 時間控制0.01-9.99s

時間精度 ±0.005s

電流指示 輸出振幅指示

振幅調節 10％-100％精度可調,最小調節精度1％

冷卻系統 風冷

氣壓 1-8bar

焊接面積 直徑15cm、直徑8cm

焊接模式 時間

工作模式 雙手啟動,前沿有緊急制動,也可附加外部開關

焊機尺寸 550（長）×450（寬）×1100（高）mm

電箱尺寸 510（長）×490（寬）×200（高）mm

凈重 90kg
