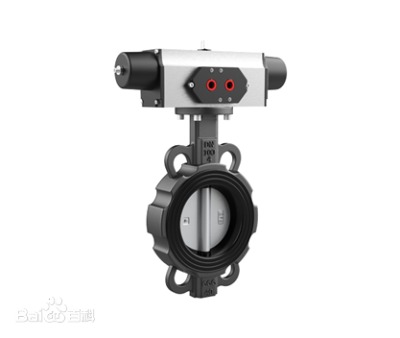

氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門,主要做截斷閥使用,亦可設計成具有調節或斷閥兼調節的功能,蝶閥在低壓大中口徑管道上的使用越來越多。氣動蝶閥分類：不銹鋼氣動蝶閥,硬密封氣動蝶閥,軟密封氣動蝶閥,碳鋼氣動蝶閥。氣動蝶閥的主要優點,結構簡單,體積小重量輕,造價低,氣動蝶閥該特點尤其顯著,安 裝在高空暗道,經過二位五通電磁閥控制操作方便,也可調節流量介質。

氣動蝶閥的主要優點,結構簡單,體積小重量輕,造價低,氣動蝶閥該特點尤其顯著,安 裝在高空暗道,經過二位五通電磁閥控制操作方便,也可調節流量介質。流體阻力較小,中大口徑的氣動蝶閥全開時有效流通面積較大,啟閉迅速省力,碟扳旋轉90角度即可完成啟閉,由于轉軸兩側蝶板手介質作用力接近相等,而產生的轉矩方向相反,因而啟閉力矩較小,低壓下可實現良好的密封,蝶閥密封材料有丁晴橡膠、氟橡膠,食用橡膠,襯四氟故密封性能良好,其中硬密封蝶閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點,無論在低溫情況下均具有優良的密封性能。

氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能,碟閥在低壓大中口徑管道上的使用越來越多。

蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時單一的阻力,因此通過該閥門所產生的壓力降

很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。特點1、小巧輕便,容易拆裝及維修,并可在任意位置安 裝。

2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。

3、流量特性趨直線,調節性能好。

4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。

5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓啟閉5萬次以上仍保持零泄漏。

6、密封件可更換,且密封可靠達到雙向密封。

7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。

8、該閥可設計成法蘭連接和對夾連接。

9、驅動方式可選擇手動、電動或氣動。執行機構采用新型系列GT型氣動執行器,有雙作用式和單作用式（彈簧復位）,齒輪傳動,安 全可靠；
