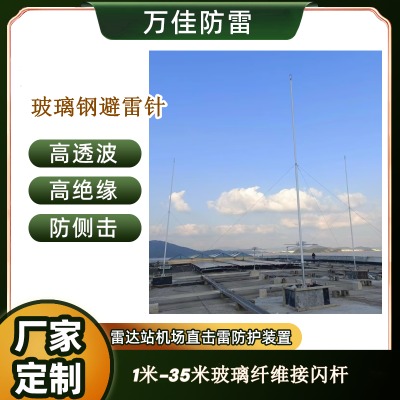

無源雷達塔防側擊玻璃鋼避雷針 透波型柔性避雷針 電暈場驅雷器

編輯：薛紅

無源雷達塔的防側擊玻璃鋼避雷針具有多種特性與要求,以下是相關介紹：

工作原理

引雷：利用尖放電現象,在雷電發生時,避雷針的尖能先于周圍物體產生電荷,形成更強的電場,吸引雷電先導向其靠近,將雷電引導到自身。

泄流：通過內部的金屬導體（如銅、鋁等具有良好導電性的材料制成）將雷電流引入地下,形成一條連續的導電通路,確保電流能夠順暢地導入大地,使被保護的無源雷達塔不發生側擊和帶電。

材質特點

絕緣性能好：玻璃鋼是良好的絕緣材料,能防止雷電電流泄漏和反擊,避免對無源雷達塔設備和人員造成傷害,也不會因雷電感應產生過電壓影響周邊設備。

高強度與輕質：強度高,可承受惡劣天氣和外力作用,如強風等；重量輕,便于安 裝、運輸,減輕雷達塔結構負擔。

耐腐蝕性強：能抵御紫外線、酸 雨、鹽 霧、沙塵及各種腐蝕性氣體侵蝕,在沿海、工業污染區等環境中,仍可長期保持物理和電氣性能穩定,使用壽命長。

透波性良好：低介電常數和低介電損耗,對雷達的電磁波幾乎無阻礙,不引起信號反射、散射和吸收,保障雷達信號的傳輸和接收不受影響,確保雷達系統正常工作。

設計要點

安 裝位置：應安 裝在無源雷達塔的高點,以擴大保護范圍,同時需考慮周邊環境,如建筑物、地形等對雷電走向的影響。接閃桿與天線邊緣垂直投影的水平距離宜不小于 3m,保護范圍的邊界至雷達天線罩邊沿及天線平臺上其他設備的距離應不小于 0.5m。

高度確定：依據滾球法計算避雷針高度,以保護半徑能夠覆蓋雷達設備和建筑主體為原則。

結構設計：處于雷達天線仰角零度下邊緣以下部位的接閃桿的支撐桿可采用鋼管,以上部位宜使用玻璃鋼管,鋼管及玻璃鋼管的壁厚及強度應能滿足當?shù)仫L(fēng)速、覆冰 厚度等氣象條件的要求。宜在雷達塔上安 裝不少于 3 支接閃桿；可選擇在其中1支接閃桿的支撐桿上設置雷擊計數器。

接地系統：接地電阻通常要求不大于 10 歐姆,以保障雷電電流能快速、安 全地泄入大地。接地極可采用人工接地極和自然接地極相結合的方式,各個接地極之間要用扁鋼等導體進行可靠連接,形成一個統一的接地網。

安 裝要點

安 裝位置選擇：遵循制高點原則,且要與雷達設備以及其他電氣設備保持足夠的安 全距離,一般建議不小于 3 米,同時不能對雷達信號發射和接收產生遮擋。

基礎要求：基礎須牢固可靠,能夠承受避雷針自身重量以及在惡劣天氣條件下的附加荷載,基礎表面要保持水平。

電氣連接：引下線應采用合適的導電材料,如銅絞線或扁鋼等,連接須牢固可靠,引下線要盡量短直；接地裝置應符合設計標準,接地電阻要滿足要求。

維護方法

定期檢查：每月進行一次外觀檢查,查看避雷針是否有損壞、腐蝕、變形等情況；每季度檢查避雷針與基礎支架、接地導線的連接是否牢固,有無松動現象。

年度檢測：每年進行一次接地電阻測試,確保接地電阻符合要求。
