高山通訊塔如何安 裝導體多短針雷電放散裝置如下：

前期準備

場地評估

對高山通訊塔周圍的地形、地貌進行詳細勘察。要考慮通訊塔周邊的制高點、坡度、附近是否有水體等因素 。例如,如果通訊塔位于山頂,周圍沒有更高的遮擋物,遭受雷擊的概率相對較高,在安 裝雷電放散裝置時就需要更合理的布局來實現全的雷電防護。

材料和工具準備

準備符合要求的導體多短針雷電放散裝置,包括短針、接閃器主體、連接線等部件。短針一般采用耐腐蝕的金屬材料制成,如不銹鋼,其長度和直徑要根據設計的防護范圍和當地的雷電參數來確定。

準備安 裝工具,如登高設備（如腳手架、登高車等）、扳手、螺絲刀、沖擊鉆、焊接設備（如果需要焊接連接）等。

基礎安 裝

根據設計要求,在通訊塔建筑物或塔架的合適位置確定放散裝置的安 裝基礎。如果是安 裝在建筑物屋頂,要確保屋頂的結構能夠承受放散裝置的重量和風力等附加載荷。對于安 裝在塔架上的情況,要選擇合適的塔架橫桿或節點位置進行安 裝。

使用沖擊鉆在選定位置打孔,安 裝地腳螺栓或其他固定件,確保基礎牢固可靠。

主體組裝與安 裝

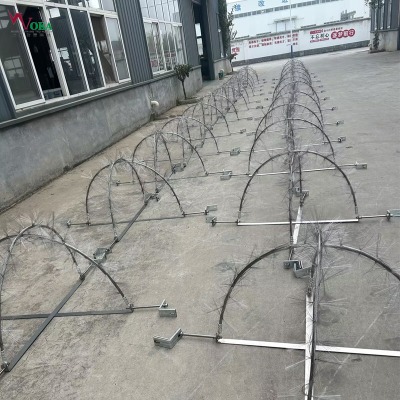

在地面或安 全的工作平臺上先對雷電放散裝置的主體部分進行組裝。將短針按照設計的間距和角度安 裝在接閃器主體上,一般短針的間距要均勻分布,角度要能夠大程度地覆蓋可能遭受雷擊的區域。

將組裝好的主體部分通過起吊設備或人工搬運的方式安 裝到預先設置好的基礎上,使用螺母等連接件將其牢固固定在基礎的固定件上。

電氣連接

將雷電放散裝置的接地線與通訊塔的接地系統進行可靠連接。接地系統是雷電防護的關鍵部分,接地電阻應符合相關標準要求（一般要求接地電阻小于規定值,如 10 歐姆等）。連接方式可以采用焊接、壓接或螺栓連接等方式,確保連接點的電氣導通性良好。

檢查連接線路是否有破損、老化等情況,如有問題要及時更換或xiu復。同時,要避免接地線與其他金屬物體發生短路或受到干擾。

安 裝后的檢查與測試

外觀檢查

檢查整個雷電放散裝置的安 裝是否牢固,短針是否有松動、變形或損壞的情況。檢查連接部位的螺栓、螺母等連接件是否擰緊,有無松動跡象。

查看接地線的敷設是否整齊、有序,有無明顯的破損、外露等情況。

電氣性能測試

使用 的接地電阻測試儀對整個接地系統進行接地電阻測試,確保接地電阻在合格范圍內。
