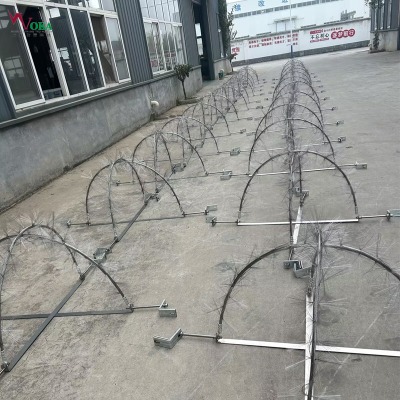

高壓線路直擊雷防護裝置 lmd-l2000線狀導體多短針雷電放散裝置

接閃原理

導體多短針雷電放散裝置的短針具有良好的導電性。在雷云形成并在電場作用下逐漸靠近地面時,地面物體（如安 裝了該裝置的建筑物、風電場設施等）會感應出相反的電荷。當雷云與地面之間的電場強度達到一些程度時,短針尖由于曲率半徑小,電荷密度相對較大。

根據尖放電理論,電場強度在尖處會被大地增強。例如,在均勻電場中,針狀電極尖處的電場強度可以比其他部位高出很多倍。這種增強的電場使得短針周圍的空氣被電離,形成等離子體通道,也就是先導放電通道。當雷云的下行先導與地面物體的上行先導（由短針尖引發）相接時,就形成了雷電通路,將雷電引向該裝置,從而保護了其周圍的設備免受直接雷擊。

雷電散流原理

當雷電擊中導體多短針雷電放散裝置后,雷電流通過短針傳導至裝置的主體部分,然后通過連接的接地線流入大地。在這個過程中,良好的接地系統起著關鍵的作用。接地系統就像是一個大的 “電流疏散通道”。

接地系統通常由接地極、接地母線等組成。接地極一般會深入地下,接觸到土壤中具有一些導電性的部分。雷電流在流入大地后,會以接地極為中心,向四周的土壤中擴散。這是因為大地可以看作是一個具有一些電阻率的導體,雷電流會在大地電阻的作用下,從高電位向低電位區域流動,從而將雷電流分散到足夠大的范圍,避免局部區域產生過高的電位差而導致反擊現象,保護了被保護設施的安 全。

與周圍電場相互作用原理

該裝置在雷云接近過程中,還會對周圍的電場產生一些的影響。由于短針的存在,它會在一些程度上改變局部的電場分布。當雷云電場作用于放散裝置時,短針會在其周圍產生一個局部的電場畸變區。

這個畸變區會使雷云與地面之間的電場分布更加復雜。一方面,它可以引導雷云的放電通道向短針方向發展,增加接閃的概率；另一方面,這種電場的相互作用也可以在一些程度上降低周圍其他物體被雷擊的可能性,起到一種類似于電場屏蔽的作用,從而好的地保護了周圍的設備和設施。
