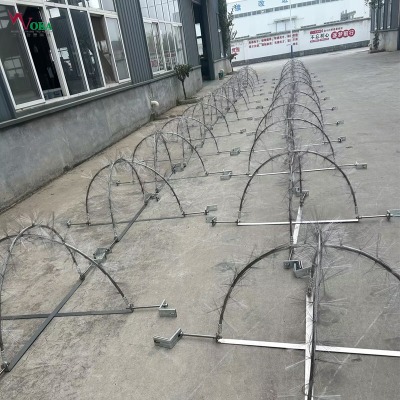

高山風電場雷電放散避雷針 3.5米導體多短針散電裝置

前期規劃與準備

場地評估：

先需要對高山風電場進行全的的雷電風險評估。了解當地的雷電活動頻率、強度和雷電災害歷史。例如,通過查閱當地氣象部門近十年的雷電監測數據,包括雷電日數、雷電強度分布等,來確定雷電活動的高發區域和時段。

分析風電場內各風機的布局、高度以及周邊地形地貌。如果風電場位于山頂或者山谷風口等特shu地形,雷電更容易聚集,這些區域的風機需要重要防護。同時,考慮風機之間的距離和相對位置,確保雷電放散裝置安 裝后能夠覆蓋整個風電場,避免防護盲區。

裝置選型：

根據風電場的實際情況選擇合適的導體多短針雷電放散裝置。考慮因素 包括風機高度、當地雷電強度等。一般來說,風機越高,所需的雷電放散裝置的保護半徑應越大,短針的長度和數量也可能需要相應增加。

確保裝置的材料符合高山環境要求,具備良好的導電性、耐fu蝕性（高山地區可能濕度較大、有酸 雨等情況）。例如,裝置主體材料可以選用熱鍍鋅鋼或者不銹鋼,這些材料能夠有效抵抗fu蝕,保證裝置的長期穩定運行。

工具和材料準備：

準備好安 裝所需的工具,如扳手、螺絲刀等。

準備足夠的安 全防護設備,如安 全帶、安 全繩、安 全帽等,因為在高山風電場作業,特別是在風機塔架高處作業,存在較高的安 全風險。同時,準備好連接導線、接地材料等輔助材料。

安 裝過程

基礎安 裝：

在風機塔架或者變電站等需要安 裝雷電放散裝置的建筑結構頂部確定安 裝位置。對于風機塔架,通常選擇在機艙頂部或者塔架頂部平臺等位置。

根據放散裝置的底座尺寸,在安 裝位置進行打孔或者焊接基礎連接件。

裝置組裝與安 裝：

在地面或者安 全的組裝場地,將導體多短針雷電放散裝置的各個部件進行組裝。按照設計要求,將短針均勻地安 裝在放散裝置的主體框架上,盡量保證各個方向都能有效接閃。

使用起重機將組裝好的放散裝置吊運到安 裝位置,緩慢放下并與預先安 裝好的基礎連接件進行對接。

電氣連接：

將雷電放散裝置的接地引線與風電場的接地網進行可靠連接。

在連接接地引線時,要注意避免出現虛接、斷點等情況。可以采用焊接、壓接等方式保證電氣連接的良好性能。如果采用焊接方式,要確保焊接質量,焊接處應進行防腐處理,防止生銹影響接地效果。

安 裝后的檢查與測試

外觀檢查：

檢查雷電放散裝置的安 裝位置是否正確,裝置整體是否牢固,短針有無松動、變形或者損壞的情況。查看連接部位的螺栓、焊接點等是否符合安 裝要求,有無松動、裂縫等現象。

檢查接地引線的敷設是否符合規范,有無外露、破損等情況。同時,檢查接地引線與接地網的連接點是否牢固,有無腐蝕跡象。
