輸電線路防繞擊直擊雷防護裝置 負角避雷針 雷電放散裝置

編輯：薛紅

負角避雷針,更常見的稱呼是“負角保護針”,它是一種新型的避雷裝置,主要用于改善屏蔽效果并減小臨界擊距,從而保護輸電線路免受雷電繞擊的影響。以下是對負角保護針的解析：

一、定義與功能

 負角保護針可視為裝在線路邊導線外側的避雷針,其主要目的是通過改善屏蔽效果,使桿塔邊相導線周圍的雷電閃擊距離小于導線對地距離。這樣一來,負角保護針的屏蔽失效區均位于導線下方,雷電先導只能對負角保護針或地面放電,從而有效避免雷電繞擊區的形成。

二、結構與組成

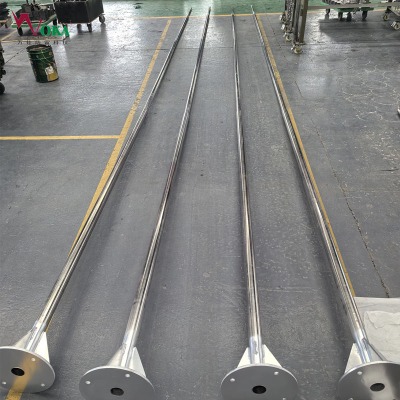

 負角保護針成品通常呈園棒形,由針尖、主體和底座三部分組成。針尖部分多采用尖錐狀設計,以增強其放電能力；主體部分則負責支撐和連接針尖與底座；底座部分則用于固定負角保護針于桿塔之上,常見的連接方式有單板式螺栓連接和雙板式夾板連接。整個負角保護針通過鉚釘將三部分牢固地連接為一體,確保其穩定性和可靠性。

三、應用場景

 負角保護針多用于地處山坡和山頂的桿塔上,這些地方的輸電線路更容易受到雷電繞擊的影響。由于線路外側的相導線暴露角增大,特別是在檔距和高差較大以及處于風口位置的導線,當雷電伴有大風時,檔距中樣的保護角可能會高過桿塔處的保護角,導致線路遭受雷電繞擊。因此,在這些地方安 裝負角保護針顯得尤為重要。

四、效果與優勢

 安 裝負角保護針后,可以顯著降低雷電繞擊輸電線路的概率。由于負角保護針的屏蔽作用在導線的上方,雷電只能對地面放電而無法繞擊導線。此外,負角保護針還能將部分可能繞擊導線的雷電流通過避雷針引至桿塔成為反擊雷。由于輸電線路的反擊耐雷水平高于繞擊耐雷水平,因此負角保護針還能進一步減小線路跳閘的概率。

五、安 裝與維護

針尖直徑16mm,高度1.2-1.5米,底座根據現場負角保護針與桿塔導線橫擔頭部的連接方式不同

 負角保護針的安 裝位置通常選擇在桿塔的頂部導線上方,以確保其能夠充分發揮屏蔽作用。在安 裝過程中,需要嚴格按照相關規范進行操作,確保負角保護針與桿塔的連接牢固可靠。同時,還需要定期對負角保護針進行檢查和維護,以確保其處于良好的工作狀態。

 綜上所述,負角保護針是一種有效的避雷裝置,能夠有效改善輸電線路的防雷性能并降低雷電繞擊的風險。在電力系統中廣泛應用負角保護針對于提高電網的安 全性和穩定性具有重要意義。
