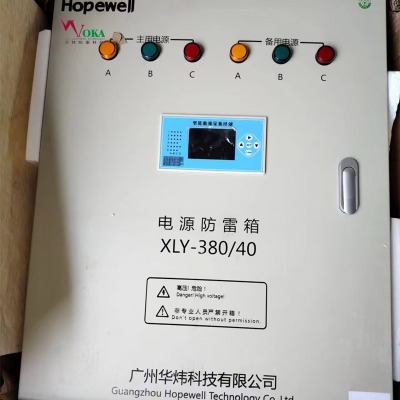

華鐵防雷箱xly-380/40-g型crcc認證避雷器xly-220/20-q

電源防雷模塊

1．產品用途

通流容量為20ka、40ka、60ka的防雷模塊用于各種電源系統的防雷保護；通流容量為80ka、100ka、120ka的防雷模塊用于重要場所的總電源防雷保護。該產品廣泛適用于移動通信基站、微波通信局/站、電信機房、工廠、民航、金融、證券等的電源系統,如各種配電站、配電房、配電柜、交直流配電屏、開關箱、以及其它各種重要且易遭受雷擊的設備,使電源系統免受雷擊過電壓損壞。

2．命名規則

3．技術參數

4、安 裝示意圖

5．產品特點

選用優壓敏電阻,性能穩定。

通流容量大,ns級響應速度。

內置過熱斷路裝置。

失效檢測指示。

遙信報警接口。

適用于不同電網制式,保護更全。

35mm 導軌安 裝,標準模塊化設計。

維護簡便,可插拔更換防雷模塊。

6．使用說明

⑴安 裝前須切斷電源,嚴禁帶電操作。

⑵連接線應采用不小于6 mm2的多股銅線,且要求短、粗、直。

⑶建議在防雷模塊前端串聯熔斷器或空開。

⑷安 裝時請根據安 裝示意圖所示連接,其中l(wèi)為相線,n為零線,pe為地線,切勿錯接。安 裝完成后,合上自動斷路器開關,檢查工作狀態是否正常。

⑸單片寬度為36的模塊,可以采用雙接線方式連接,一般情況下,只需連接兩個接線柱中的任意一個即可。

⑹安 裝完畢后將模塊插到位,檢查防雷模塊是否正常工作。

⑺防雷模塊在使用期間,應定期檢測并查看故障顯示窗口狀態,當故障顯示窗呈紅色或遙信端子輸出報警信號時,表示防雷模塊發生故障,應及時維修或更換。
