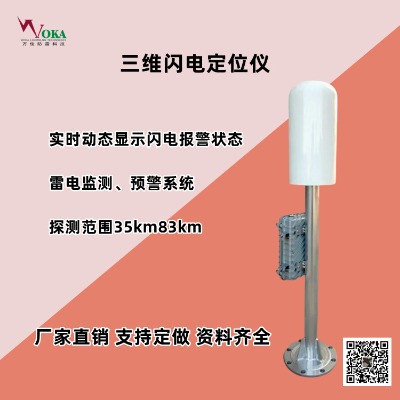

煤礦三維閃電定位儀 雷電監測預警系統 提前預放電避雷針

編輯:薛紅

三維閃電定位儀的原理：

1. 電磁波傳播特性

閃電放電時會產生電磁波,這些電磁波在空氣中傳播的速度與電磁波的頻率有關。

2. 多接收天線定位

三維閃電定位儀使用多個接收天線來接收閃電放電的電磁波信號。這些天線之間的間距相等,并按照特定的布局方式（如正方形、矩形或圓形）設置。

接收天線會記錄下接收到信號的時間,并將時間差傳遞給定位算法進行計算。

3. 時間差計算位置

定位算法根據接收天線之間的間距和信號的時間差,計算出閃電發生的位置。這是三維閃電定位儀原理的關鍵點。

三維閃電定位儀功能：

1. 探測閃電參數

三維閃電定位儀是一種探測閃電發生的強度、方向、頻率及其變化的儀器。

2. 實時數據處理

它利用閃電輻射的聲、光、電磁場特性來遙測閃電放電參數,并把經過預處理的閃電數據實時地通過通訊系統送到中心數據處理站進行交匯處理。

3. 監測雷電發生

三維閃電定位儀可全天、長期、連續運行并記錄雷電發生的時間、位置、強度和極性等指標。

4. 應用廣泛

它是開展雷暴預報的基礎條件,對森林防火、防雷減災、災害調查和人工增雨等工作都有很大的促進作用。此外,它還可以應用于、電力、通訊、交通等多個領域,為經濟社會提供有力的保障。

5. 定位

三維閃電定位儀采用高靈敏度測量傳感器,可實現閃電定位,

三維閃電定位儀的參數如下：

探測范圍：0~600km,平均300km

探測效率：80％~90％

觀測頻段：1k-450khz

閾值電平：10mv~2500mv

接收?qǐng)鰪?qiáng)：10 mv/ m~50v/m

時鐘精度：0.1μs

cg閃電波形鑒別率：95％鑒別率

測向精度：理論隨機誤差是0.5度

事件時間分辨率：

對有用的云地閃為3ms

對云間閃探測和剔除小于350ns

3d精度：平面：160米,高度：300米

處理速度：100次/秒

整機功耗：25w

供電電源：ac200-240v,50hz

量程,探測35公里/83公里

通信接口：eia-rs-232-c通訊接口/rj45網絡接口

運行環境：工作環境溫度：－40℃～+60℃

環境相對濕度：無特要求

三維閃電定位儀通過其和能,為雷電監測和預警提供了強有力的支持。
