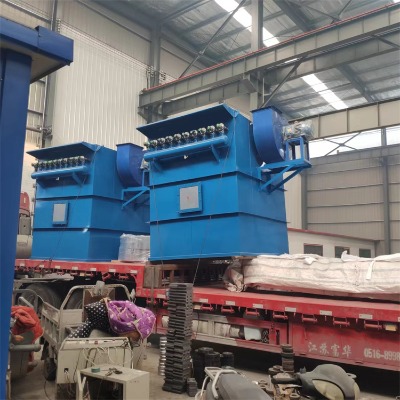

hd系列單機除塵器是專為水泥庫頂、庫底、皮帶輸送及局部塵源除塵而設計的,也可以用于其它行業的局部塵源除塵用。它具有體積小,處理風量大 ,結構緊湊,使用方便可靠等特點。從除塵器上清除下來的粉 塵可直接排入倉內,亦可直接落在皮帶上。含塵氣體由除塵器下部進入除塵器,經濾袋過濾后,清潔空氣由引風機排出。除塵器工作一段時間后,濾袋上的粉 塵逐漸增多致使濾袋阻力上升,需要進行清灰,清灰完畢后,除塵器又正常進行工作。

該系列機組有六種規格。分a、b、c三型 ,a型設灰斗,b型設抽屜,c型即不設灰斗也不帶抽屜,下部法蘭根據要求直接配接在庫頂,料倉等揚塵設備上就地除塵,粉 塵直接回收。

1、單機袋除塵器結構

該設備主要有以下部分組成：

（1）箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋籠架、檢修門,箱體設計耐壓為5000pa。

（2）出風系統：包括出風防雨罩。

（3）噴吹系統：包括氣包、噴吹管、脈沖閥、控制儀。

2、工作原理

含塵氣體由進氣口進入濾袋室,含塵氣體透過濾袋過濾為凈氣進入氣室,再經凈氣室排氣口,由風機排走。粉 塵積附在濾袋的外表面,且不斷增加,使袋除塵器的阻力不斷上升,為使設備阻力不超過1200pa,袋除塵器能繼續工作,需定期清除濾袋上的粉 塵。清灰是由程序控制器定時順序起動脈沖閥,使氣包內壓縮空氣（0.5-0.7mpa）由噴吹管孔眼噴出（稱一次風）通過文氏管引導數倍于一次風的周圍空氣（稱二次風）進入濾袋使濾袋在瞬間急劇膨脹,并伴隨著氣流的反向作用抖落粉 塵,達到清灰的目的。

選型

1、型號說明

該單機有24、36、48、60、72五種規格,

具體型號如下：

d  m  c  72

濾袋條數72條

脈沖噴吹式

單機除塵器

2、選型參數及選型原則

（1） 除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的最 高數值,按略小于技術性能表中的數值為原則,其相對應的收塵器型號,即為所需要的收塵器型號。

（2）表中的耗氣量為商家集中供氣時的情況,如單獨使用空壓機時,表中的耗氣量要放大 到1.5倍。

（3）壓縮空氣耗氣欄中,所提出的耗氣量為該型號設備的最 大 耗氣量。

3、我們可根據用戶場地情況設計符合用戶要求外形的布袋除塵器。
