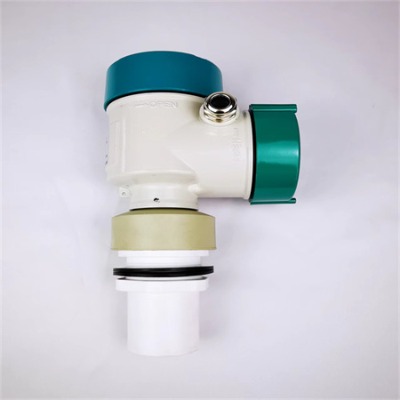

超聲波物位計結構

超聲波物位計由超聲波發射和接受裝置、接電盒、儀表四個部分構成。超聲波發射和接受裝置負責超聲波方面。接電盒為整個超聲波物位計提供電力和信號輸出。儀表部分負責處理并顯示測量結果數據。

超聲波物位計的原理

超聲波物位計是根據超聲波定位原理設計而成的,當超聲波沿原有方向傳播遇到障礙物時,會在反方向（障礙物表面垂直方向）產生一個回波,回波回到超聲波發出點附近被接受便可得到一個時間差,并由此推算出超聲波發出裝置距離障礙物的距離,也就是超聲波物位計距離物位界面的距離。

超聲波物位計參數

工作形式：液位測量、泥位測量、液位差測量、流量測量

傳感器形式：一體式；分體式；外貼式

電源：24vdc兩線制；24vdc/220vac四線制

量程：0-30m

精度：±0.5％f.s

工作壓力：-0.1~0.1mpa（常規）-0.1~10mpa（外貼式）

介質溫度：≤80℃

輸出方式：4-20ma+hrat；rs-485/232；開關輸出量

防爆等級：exd[ia]ii ct6

超聲波物位計的特點

1.非接觸式連續測量,避免了接觸式測量儀表存在的腐蝕、掛料等情況,使用周期更長。測量數據連續性更好。

2.超聲波自帶的高頻震動帶有一定的表面自潔能力,更易于維護保養。

3.超聲波耗電量更小對環境影響更小,不會影響到工作環境中的工人或其他設備。

4.智能控制器,支持歷史數據記錄、遠程控制、多點位預警等功能。
