20m升降塔避雷針 機場液壓倒伏電動升降避雷塔 玻璃鋼避雷針

 隨著人們對于空中交通的需求不斷增加,機場建設也變得越來越重要。而機場作為頗具安 泉風險的領域,各方面的安 泉問題應得到高度重視。

 其中,防雷問題是機場重要的配置安 泉措施之一。防雷是為了保證飛機、機場設施和人員的安 泉,避免雷擊事故的發生.

一、 防雷設施的功能:

1、將引雷路徑拓寬并分散電流,使電勢分布均勻,減少感應電流產生的危害。

2、控制和引走自然閃放或人工干擾產生的過電壓波,減少電勢應力,防止電擊。

3、減少感應涌流的危害,保護電子設備。

4、減少人員受電擊的危害,發揮人員的安 泉保護作用。

二、方案 采用液壓倒伏電動升降式四角避雷針塔

1、直擊雷防護

在合適的位置上 20m 的液壓倒伏式四角升降避雷針塔,頂加裝鄭州萬佳防雷生產的無源電暈場驅雷裝置。

2、 防雷接地系統

以避雷塔基礎為核心半徑大于 2.5 米采用零歐接地棒做環形接地系統,挖掘深度大于 1 米、水平接地體采用 40*4mm鍍銅扁鋼,垂直接地四米為一組做接地,接地電阻不大于 10 歐姆。上引線連接避雷塔不小于 2 個連接固定點。每套接地材料為：8 套零歐接地棒、10 袋高純降阻導電材料、鍍銅扁鋼數量根據現場情況定、熱焊接模具、焊藥等配件。

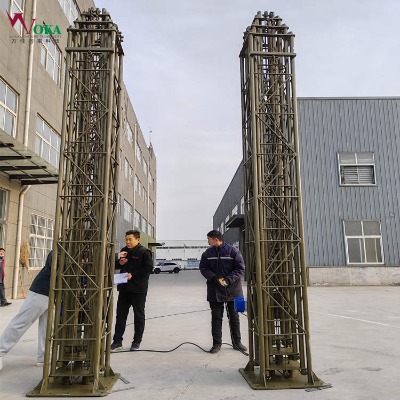

 液壓倒伏電動升降式四角避雷塔主要技術參數

a) 桿體節數：6 節；

b) 升高時總高度：20m；

c) 閉合時總高度：6.5m；

d) 大外桿尺寸：950mm×950mm；

e) 垂直承載能力：30kg（偏心小于 50mm）（包含線纜、頂部萬佳驅雷

裝置等）；

f) 頂部風載承載能力(穩態風速下)：10kg（距離頂高度≤300mm）；

g) 電動升降速度（單程）：10min；

h) 穩態風速：8 級風； 風速：12 級風

 液壓倒伏電動升降塔系統由液壓倒伏系統、電動升降塔系統、倒豎機構、鎖定機構、基座、液壓系統、控制部分、頂部避雷設備、機械式雷電計數器、雷電峰值記錄儀、接地電阻在線監測設備等組成。

 液壓倒伏電動升降避雷針塔的優點:

a）在現場能夠快速組裝,并且拆除方便,運送成本較低,并且可回收利用。

b）配置智能雷電監測系統,可現場或后臺監控 中知道雷電峰值、接地電阻變化、雷擊次數等功能。
