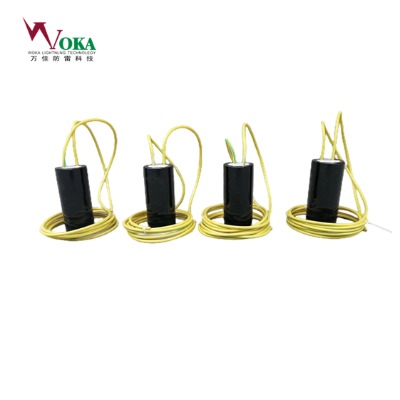

管道雜散電流極性排流 固態去耦合器 極性排流器 小于1ω接地

 鐵路與埋地管道交叉或平行時,會對埋地管道形成電磁干擾,從而使管道電位升高或降低,導致管道腐蝕加劇。所以,在鐵路和管道交叉或平行時,須對管道進行固態去耦合器排流處理,以除或降低鐵路雜散電流對管道的干擾。

 設計遵循的標準規范

1 《埋地鋼質管道強制電流陰極保護設計規范》

2 《鋼制管道及儲罐腐蝕控制工程設計規范》

3 《長輸管道陰極保護施工及驗收規范》

4 《埋地鋼質管道陰極保護參數測量方法》

5 《鋼質管道外腐蝕控制規范》

6 《埋地鋼質管道陰極保護技術規范》

7 《埋地鋼質管道直流排流保護技術標準》

8 《埋地鋼質管道交流干擾防護技術標準》

9 《減輕交流電和雷電對金屬構筑物和腐蝕控制系統影響的措施》

10 《陰極保護管道的電絕緣標準》

設計基本參數

排流裝置啟動電位： -2.0v/+2.0v；

直流穩態排流電流值： ≤4 用；

雷電標稱放電電流：100ka（8/20微秒感應雷）；

雷電大放電電流：50ka（10/350微秒直擊雷）；

直流泄露電流：≤1ma；

故障電流（ac-rms/工頻/30周波）：3500a；

設計壽命：>25年

保護對象

   被干擾的埋地管道與干擾點如：電廠、變電站、高壓線處。

保護方法

1沿管道沿線,鋪設鋅帶狀陽極與模塊,距每一個交叉點兩邊各50米處各安 裝1套固態去耦合器,平行處安 裝一套固態去耦合器。

2 固態去耦合器接地體：每處耦合器需做一處接地網。
