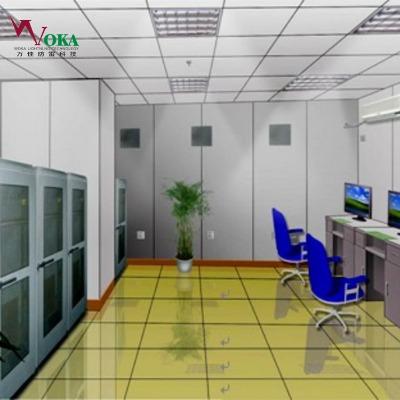

計算機機房屏蔽 焊接固定式網狀屏蔽室 會議室電磁屏蔽工程

一、屏蔽機房施工楊地清理

用戶需將施工場地做平,以免稱重后變形,并進行清理和防塵處理,地面不得有金屬及其它雜物。

二、地梁

1、測量施工場地的尺寸與施工圖紙的尺寸核對,鋪設地梁。

先做好地梁外圍四周的框架,并做好固定,固定結構詳見《地梁節點圖》。

2、按圖紙設長c型鋼的固定點,間距為1500mm,放長c型鋼,焊接固定。

3、短c型鋼襯檔,間距為554× 420mm。

4、鋪設地板:地板規格:1265× 4000mm,1265×2500mm,離c型鋼邊緣預留15mm焊接,板與板之間留間隙3一5m焊縫。

5、打孔塞焊,孔須打在下方有c型鋼的地方,孔徑10。

6、塞焊后,地板接縫滿焊焊接。

三、四周墻體龍骨

1、在地面上拼接一面墻的或一段墻的龍骨,立柱為60×60×3方管,中間襯檔為30×60×2方管,間距為850mm。2、豎墻體龍骨時,做好龍骨框架面的垂直和平整度。

3、每根立柱下需墊100× 100×5絕緣板。

四、頂梁龍骨

1、頂墻體上打m8膨脹螺釘,用3#角鋼焊連接頂梁10#槽鋼,膨脹螺釘需用尼龍套套上與角鐵絕緣處理.2、地梁主龍骨是10#槽鋼,中間襯檔是30×60×2方管。

五、殼體

1、貼每一塊壁板和頂板時都須調整好垂直線和水平線,板與龍骨為斷續焊,其焊縫間距為15-30ci。

2、貼殼體鋼板,壁板是底部折邊與地板焊連接,先將壁板點焊焊接在背面龍骨上,兩豎邊平板搭接平焊,搭接尺寸不得少于10mm。

3、頂板:頂板為四周折邊板,大邊與小邊連接,每件頂板與頂梁框架需焊接牢固后,方可施工下一塊頂板.4、整個殼體鋼板貼完后,滿焊焊接板縫,焊接時連續焊
