隱蔽雷達站玻璃鋼避雷針 15米17米19米絕緣透波型避雷針

雷達站玻璃鋼避雷針接閃器規范依據

新一代天氣雷達站防雷技術規范 50057-2010

建筑物防雷設計規范 t21431-2015

建筑物防雷裝置檢測技術規范 50054-2011

低壓配電設計規范50311-2007

綜合布線系統工程設計規范50601-201

建筑物防雷施工與質量驗收規范 4-2014

氣象臺(站)防雷技術規范 t100-2009

新一代天氣雷達站選址技術規范

玻璃鋼避雷針能把接閃后的強大雷電流快速、有用的輸導入大地,并使被保護的雷達站、發射站、古樹或建筑物不發生側擊和帶電。衰減、限制入地雷電流強度,使被保護設備減少反擊和感應過電壓的危害。萬佳防側閃型復合絕緣接閃器是我公司專為各種微波通訊站、雷達基站、景區、古樹、特種車輛、機場、特輸場合研制生產的一種新型接閃器,其主材質為高強度復合材料、接閃器高(2、5、6、8、9、11、13、15、18、21)m,同時也可按照客戶需求訂制生產。保護范圍按國標50057-2010滾球法計算。

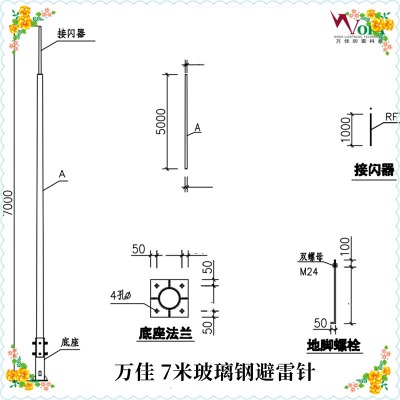

玻璃鋼避雷針的安 裝：

1.玻璃鋼避雷針的裝配和安 裝是施工現場進行的,裝配時,在接閃器裝入玻鋼管之前,先將長1米截面積70mm的銅線一端接線鼻子后,與接閃器下端的螺紋用 m1012 的螺栓連接并焊接在基座戒底板 (用戶自備)上,注意：基座或底板的安 裝螺栓須與建筑鋼筋進行焊接;

2.先將玻璃鋼接閃器下部的 m36 和玻鋼管(一)的 m36 內壁的螺紋抹上粘接劑 (粘接劑 由低分子650聚酰樹脂和環氧樹脂混合而成),然名旋入,待固化;以此類推待整個避雷針裝配好,固化名(在此期間可調節避雷針的直線度不大于10mm),(固化時間按粘接劑 上規定的時間),在每節粘接處打孔,攻絲 m8(深度打穿兩管壁厚),緊定螺釘尺寸為 m8x25,螺釘旋入名,再在螺釘頭部抹上粘接劑 ;

3.用塔吊將已組裝好的玻璃鋼避雷針放置在法蘭底座的支柱內,灌上b-666 硅橡膠,吋時緊固其的8顆定位螺釘,以調整垂直度(目測)使其滿足要求,再將其固定;
