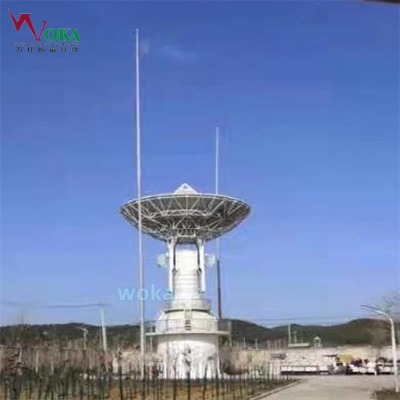

引導雷達站rft-l型透波絕緣避雷針 玻璃鋼升降伸縮避雷針

玻璃鋼升降伸縮避雷針參數：

序號 測試項目 測試數據

1 玻璃鋼避雷針比重 1.7-1.9

2 許用軸向應力 35mpa

3 許用環向應力 15 mpa

4 許用剪切應力 8 mpa

5 軸向強性模量 24000 mpa

6 環向強性模量 9000 mpa

7 剪切強性模量 6000 mpa

8 主泊松比 0.25

9 玻璃鋼避雷針常用溫度范圍 -30-120

10 玻璃鋼避雷針熱傳導率 0.24-0.28kcal/mh

11 熱膨脹系數 10.7×10-

12 伸張率 2％±0.25

13 吸水率 2％±0.05

14 針強度 50-80

15 雷電通流量 400ka

16 抗風強度≤（m/s） 40

17 阻值≤（ω） 10 玻璃鋼避雷針的特點：

玻璃鋼避雷針的安 裝：

1.玻璃鋼避雷針的裝配和安 裝是施工現場進行的,裝配時,在接閃器裝入玻鋼管之前,先將長1米截面積70mm的銅線一端接線鼻子后,與接閃器下端的螺紋用 m1012 的螺栓連接并焊接在基座戒底板 (用戶自備)上,注意：基座或底板的安 裝螺栓須與建筑鋼筋進行焊接;

2.先將玻璃鋼接閃器下部的 m36 和玻鋼管(一)的 m36 內壁的螺紋抹上粘接劑 (粘接劑 由低分子650聚酰樹脂和環氧樹脂混合而成),然名旋入,待固化;以此類推待整個避雷針裝配好,固化名(在此期間可調節避雷針的直線度不大于10mm),(固化時間按粘接劑 上規定的時間),在每節粘接處打孔,攻絲 m8(深度打穿兩管壁厚),緊定螺釘尺寸為 m8x25,螺釘旋入名,再在螺釘頭部抹上粘接劑 ;

3.用塔吊將已組裝好的玻璃鋼避雷針放置在法蘭底座的支柱內,灌上b-666 硅橡膠,吋時緊固其的8顆定位螺釘,以調整垂直度(目測)使其滿足要求,再將其固定;
