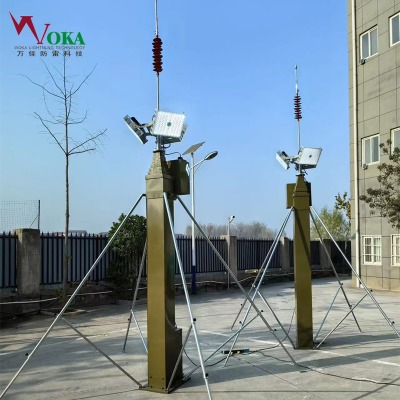

20米電動升降桿 承重50kg監控升降桅桿 方形自鎖絲杠桿

電動升降桿是專為各種環境條件下設計的升降裝置,即可車載機動使用,也可地面固定使用。其桿體采用高強度鋁合金制造,具有電動/手動兩種升降模式,獨一的工作原理和機械傳動形式以及新穎的結構設計,使其與其它同類升降桿相比,定向性較好、升降速度更快、外形尺寸更小、工作載荷更大、安 定性更強。

技術指標與使用要求

1  功能

a 具有手搖及電動升降功能；

b 具有行程范圍內任意位置限位功能；

c 升到高高度有保護措施,不出安 勸紅線。

2 性能指標

a 升降桿展開大高度：≥20.0m；

b 升降桿閉合高度：≤2.95m；

c 升降桿桿體重量：≤300kg；

d 升降桿材料：10 節主桿體為鋁合金方管型材料,其余材料為特種工程塑料、好合金以及不銹鋼等；10 節鋁方管尺寸：300mm、280mm、260mm、240mm、220mm、200mm、180mm、160mm、140mm、120mm 等,裝配螺絲統一使用 316l 不銹鋼系列等；

e 外觀：外觀閉合的整體顏色為綠丙烯酸 聚氨酯無光磁漆（gy06）；

f 升降桿總重量：≤350kg（含底座/電機、鋼絲斜拉繩、地釘、地樁）；

h） 電源控制：ac220v、50hz；電機功率：370w。升降桿電源輸入端與機殼之間（電源開關置于接通位置）的絕緣電阻在正常大氣壓條件下應不小于 100mω

i） 升降桿電源及控制均選用防雨水接插件,電源電纜長 4m,一端帶插頭與升降桿對接,一端散口與用戶對接；升降桿控制盒電纜長 4m,控制盒具有防雨水功能。

j） 電動升/降時間均≤5min；手動操作升/降時間均≤10min；

k） 變形量：有閉合位置升到高位置,扭轉角≤±2.5°。

l） 抗風能力：抗風穩定性,穩態風 20m/s,陣風 27m/s,裝備正常工作。穩態風 27m/s,裝備能正常收藏；抗風強度：穩態風 35m/s,裝備收藏狀態不損壞。

m） 升降桿具有過載、過流等電氣保護功能；具有高點、低點限位保護和鎖緊保護功能。按照總體重量輕、操作方便且操作時間短進行設計。

使用方法：

使用時將升降桅桿安 裝于設備頂部或者周邊,垂直地將避雷針、攝像設備、天線設備等舉升至高空實現客戶預定功能的升降設備。也可以通過底部加固三角架來實現,移動式升降,作業時通過打開三角架底盤,做好接地設施,手動或自動升降桿,實成作業。升降桅桿是通過在車頂開孔固定,或者安 裝在車周邊,并通過拖盤及支撐架聯合固定。升降桿采用高強度6063鋁合金型材或錳鎂合金或者不銹鋼及玻璃鋼,表面進行陽極硬化處理,較高的硬度、膜厚度、。此款升降避雷針的電源線內置氣動升降桿內部,在國內屬靠前技術,在美觀上和使用性能上更進一步。
