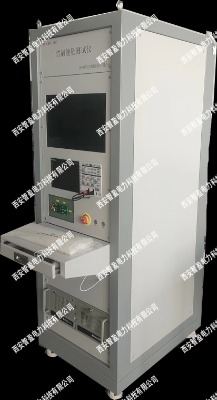

產品簡介

n 雪崩能量測試臺,是專門設計測試igbt、二極管、mos管測試設備,對于那些在應用過程中功率器件兩端產生較大電壓的尖峰應用,就要考慮器件的雪崩能量,電壓的尖峰所集中的能量主要由電感和電流所決定,因此對于反激的應用,電路關斷時會產生較大的電壓尖峰。通常的情況下,功率器件都會降額,從而留有足夠的電壓余量。但是,一些電源在輸出短路時,初級中會產生較大的電流,加上初級電感,器件就會有雪崩損壞的可能,因此在這樣的應用條件下,就要考慮器件的雪崩能量。另外,由于一些電機的負載是感性負載,而啟動和堵轉過程中會產生極的沖擊電流,因此也要考慮器件的雪崩能量。

n 該設備主要組成單元有：示波器、程控電源、可選電感、電流傳感器、電壓傳感器、雪崩保護電壓控制、igbt功率型器件、igbt功率型器件保護電路、計算機程控系統、雪崩電壓采集系統、雪崩電流采集系統、測試夾具、測試標準適配器等

設備優勢

n 采用示波器實時記錄測試波形,通過高精度、高帶寬的柔性電流探頭、高壓探頭直接采集被測器件的雪崩電壓和雪崩電流測試數據。測試結果真實準確。

n 任意電感值采用程控切換方式,測試過程自動快速。

n 設備具有二極管測試和mos/igbt自關斷測試兩種工作模式。

n 整體采用輪式機柜集成測試,具有簡潔的人機交互界面（計算機）和良好的保護措施,操作簡單,移動方便等特點。

n 波形具有實時顯示和保存功能,測試數據可轉化excel進行保存處理。

二、 使用要求

l 進線電壓： ac220v±10％

l 功率消耗； 1.5kw

三、 技術指標

l 電源電壓：10-200v 分辨率1v,誤差3％

l 雪崩電壓：100-3500v 實測范圍值（根據客戶要求可定制）

l 雪崩能量：實測1-100j 實測計算值

l 雪崩電流：1.0-200a 實測值。分辨率1v,誤差3％（根據客戶要求可定制測試范圍）

l 電感： 0.1-100mh任選測試值,測試過程自動執行,誤差5％

l 雪崩電壓波形：近似方波

l 脈沖寬度：10u0000us

l 測試頻率：單次、步進
