一、產品概述及相關功能、特點遙測終端機集傳統水文遙測終端機功能與 2.5g/3g/4g 傳輸功能于一體,實現水文/水資源等數據的采集、存儲、顯示、控制、 報警及傳輸等綜合功能。 該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊,以嵌入式實時操作系統為軟件支撐平臺,同時提供翻斗式雨量計接口、 rs232、rs485、模擬量輸入、開關量輸入和開關量 輸出接口,可滿足各種不同水文/水資源及其它應用需求。 該產品可廣泛應用于各種水利信息化建設領域,如水文、水資源、 水環境、水污染、山洪災害、水庫安 全、大壩安 全的遠程測控領域。

1.1、產品遵循標準 sl180-2015 水文遙測終端機

sl426-2008 水資源監控設備基本技術條件u

u sl61-2003  水文自動測報系統技術規范

u szy203-2012  水資源監測設備技術要求

u szy205-2012  水資源監測設備質量檢驗1.2、產品符合規約u sl651-2014 《水文監測數據通信規約》

u szy206-2016 《水資源監測數據傳輸規約》1.3、產品主要功能特點Ø 專門為工業無線遠程數據傳輸應用開發的一款基于移動gprs網絡通信終端、主要針對氣象、環保、水利、交通等行業部門的工業應用；

Ø 超低功耗設計,休眠情況下整機電流<10ma；

Ø 用戶可以根據情況自行選配gprs模塊或cdma模塊,方便集成不同的運營商網絡；

Ø 內外看門狗技術,確保系統不死機；

Ø 支持modbus協議,可以抄讀智能水表、水位計、流量計等多種儀表；

Ø 支持透傳模式,方便上位機實時抄表；

Ø 支持數據超限報警機制,數據超過閾值時可以通過短信或gprs加報；

Ø 支持電壓檢測,可以隨時了解終端當前電池電壓；

Ø 精確的實時時鐘并自帶后備電池,同時支持遠程校時；

Ø 內部已集成《水文監測通信規約》,其余協議可根據用戶需求定制；

Ø 支持軟件遠程升級；

Ø 支持雙頻gsm/gprs/cdma,支持短信息、gprs/cdma通信、衛 星 通信；

Ø 內嵌tcp/ip協議棧,通過移動g網進入公共互聯網,終端無需主機即可通信,更加方便地集成到您的系統中；

Ø 支持靜態固定ip,任何地點的任何一臺接入公共互聯網的具有固定ip或者動態域名的計算機經過授權,均可接收本設備發送的數據；

Ø 可以同時向1～4個靜態固定ip發送數據；

Ø 支持主備數據傳輸通道,gprs通信為主數據通道,短信息和衛 星 通信為輔助備用數據通道；

Ø rtu配合雨量計、水位計等測量傳感器組成水文信息觀測站,采集的水文數據通過移動gprs通信網實現信息傳輸。其性能符合國家無線電管理規定和技術標準,以及國家水文測報遙測裝置相關標準要求；

Ø rtu自帶數據記錄功能,通過設置或者編程可以實現定時、定量記錄存儲。記錄數據掉電不丟失。記錄數據可以現場或遠程讀取；

Ø rtu定時連接發送數據模式,不需要實時在線,每月累計流量小,費用低；

Ø 設備按照低功耗設計,蓄電池供電,小型太陽能板充電,適合野外無電源供應的環境使用；

Ø 采用先進電源技術,供電電源適應范圍寬,設備穩定可靠,可安 裝于室內或室外環境；

Ø rtu帶有2路電源輸出,可為傳感設備提供工作電源；

Ø 優化電磁兼容設計,適合電磁環境惡劣和要求較高的應用需求；

Ø 體積小,重量輕,美觀堅固,適合嵌入式應用。1.5、產品穩定特性Ø 采用高性能工業級無線模塊；

Ø 采用高性能工業級 32 位通信處理器；

Ø 寬電源輸入（dc 5~36v）；

Ø wdt 看門狗設計,保證系統穩定；

Ø rs232/rs485 接口內置 15kv esd 保護；

Ø sim/uim 卡接口內置 15kv esd 保護；

Ø 電源接口內置反相保護和過壓保護；

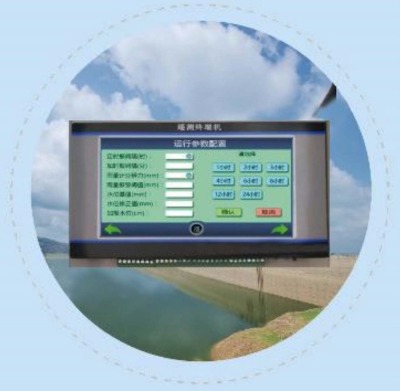

Ø 天線接口防雷保護（可選）。二、產品規格2.1、無線參數項 目內 容無線模塊工業級無線模塊標準及頻段支持 egsm900/gsm1800mhz 雙頻,可選 gsm850/900/1800/1900mhz 四頻 支持 gsm phase 2/2+ 發射功率gssmsm850/900：<33dbm gsm1800/1900：<30dbm接收靈敏度<-107dbm2.2、硬件系統 項 目內 容cpu工業級 32 位通信處理器數據存儲 flash8mb2.3、接口類型項 目內 容串口1 個 rs232 和 3 個 rs485 接口,內置 15kv esd 保護：指示燈具有系統和網絡指示燈天線接口標準 sma 陰頭天線接口,特性阻抗 50 歐sim卡接口支持 1.8v/3v sim/uim 卡,內置 15kv esd 保護,標準sim卡或者焊接式物聯卡lcd 屏128*64 點陣液晶顯示屏鍵盤標準 3*4 鍵盤應用接口6路開關量輸入,可配置成脈沖輸入。4路模擬量輸入接口（支持 4-20ma 電流信號輸入,或者 0-5v 電壓信號輸入）2 路繼電器輸出接口 （240vac 7a）2 路受控輸出電源（輸出電壓值與設備供電電壓相同,默認 12v）3路rs485接口,1路rs232接口,1路藍牙接口2.4、供電 項 目內 容標準電源dc 12v/1.5a供電范圍dc 5~36v待機電流<5ma (12v)工作電流<50ma (12v) 2.5、物理特性 項 目內 容外殼金屬外殼,保護等級 ip30。外殼和系統安 全隔離,特別適合工控現場應用外形尺寸237×139×30mm。(長 x 寬 x 高,不包括天線和安 裝件)重量重量小于250g（主機） 2.6、其它參數 項 目內 容工作溫度-35~+75oc（-31~+167℉）儲存溫度-40~+85oc（-40~+185℉）相對濕度95％(無凝結)三、操作說明3.1、基本參數配置按“ok”鍵進入

1. 基本參數設置

2. 采樣接口設置

3. 測試模式

4. 退出

選擇“1.基本參數設置”,首先進入遙測站地址設置

遙測站0000000001

按右鍵（取消鍵）進行修改,修改后按“ok”保存并進入下一項。不修改則直接按“ok”進入定時報間隔選項。定時報出廠默認1小時

定時報間隔  01h

按右鍵（取消鍵）進行修改,按“ok”進入ip地址和端口號設置

ip地址

061.177.011.014

端口

006001

注：ip地址固定為12位,。端口固定為6位。

按右鍵（取消鍵）進行修改,按“ok”進入工作模式設置。修改過程中按右鍵（取消鍵）可跳。

工作模式：查詢

注：有2種模式供選擇,1-自報,2-查詢。自報是指rtu只在整點時自動上報數據,其余時間休眠狀態,適合低功耗場景使用。查詢是指rtu始終在線,除定時上報外,可以進行召測。

時間設置：

按右鍵（取消鍵）修改時間 格式年月日時分秒。 修改過程中按右鍵（取消鍵）可跳。
