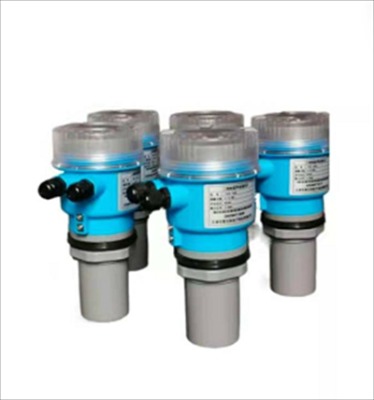

超聲波物位計結構

超聲波物位計由超聲波發射和接受裝置、接電盒、儀表四個部分構成。超聲波發射和接受裝置負責超聲波方面。接電盒為整個超聲波物位計提供電力和信號輸出。儀表部分負責處理并顯示測量結果數據。

超聲波物位計的原理

超聲波物位計是根據超聲波定位原理設計而成的,當超聲波沿原有方向傳播遇到障礙物時,會在反方向（障礙物表面垂直方向）產生一個回波,回波回到超聲波發出點附近被接受便可得到一個時間差,并由此推算出超聲波發出裝置距離障礙物的距離,也就是超聲波物位計距離物位界面的距離。

超聲波物位計參數

工作形式：液位測量、泥位測量、液位差測量、流量測量

傳感器形式：一體式；分體式；外貼式

電源：24vdc兩線制；24vdc/220vac四線制

量程：0-30m

精度：±0.5％f.s

工作壓力：-0.1~0.1mpa（常規）-0.1~10mpa（外貼式）

介質溫度：≤80℃

輸出方式：4-20ma+hrat；rs-485/232；開關輸出量

防爆等級：exd[ia]ii ct6

超聲波物位計的特點

1. 非接觸式連續測量,避免了接觸式測量儀表存在的腐蝕、掛料等情況,使用周期更長。測量數據連續性更好。

2. 超聲波自帶的高頻震動帶有一定的表面自潔能力,更易于維護保養。

3. 超聲波耗電量更小對環境影響更小,不會影響到工作環境中的工人或其他設備。

4. 智能控制器,支持歷史數據記錄、遠程控制、多點位預警等功能。

超聲波物位計選型方法

1. 根據使用環境選擇：一體式、分體式或外貼式

2. 根據信號傳輸要求選擇：電流信號輸出或脈沖信號輸出等

3. 根據被測介質類型選擇：對固體或顆粒介質可以采用頂安 裝方式測量,對于液體類介質應采用底部安 裝測量。

超聲波物位計的應用領域

液位和料位測量是工業上經常遇到的一個問題,超聲測位技術有很多優點,它不僅能定點和連續測位,而且能方便的提供遙測或遙控所需的信號。與放射性測位技術相比,超聲技術不需要防護,與激光測距技術相比,它又有簡單和經濟的優點,同時超聲技術一般不需要運動部件,所以在安 裝和維護上又相應比較方便。超聲波物位計可廣泛應用于石油、礦業、發電廠、化工廠、水處理廠、污水處理站、農業用水、環保監測、食品（釀酒業,飲料業、添加劑 、食用油、奶制品）、抗洪防汛、水文監測、明渠、空間定位等許多行業。

超聲波物位計注意事項

1. 對被測量介質表面有一定要求,難以測量吸波材質和表面聲波反射率低的介質。

2. 超聲波物位計對測量的中間介質比較敏感,當經過超聲波空氣去測量固體介質表面時,溫度和濕度將影響超聲波在空氣中的速度從而影響測量數據。應保證超聲波物位計的工作環境溫度濕度相對固定。

3. 應注意容器形狀,若容器內徑較小深度較大時,超聲波可能在接觸到被測介質之前先被容器內壁反彈,從而出現錯誤的物位數據。同樣,當容器內壁有障礙物或其他接口時也應注意。

4. 超聲波可能對部分被測介質會產生影響,例如過輕的粉 塵類介質可能會被超聲波的震動激起大量粉 塵或在界面附近形成一個塵埃層,進而影響測量準度。
