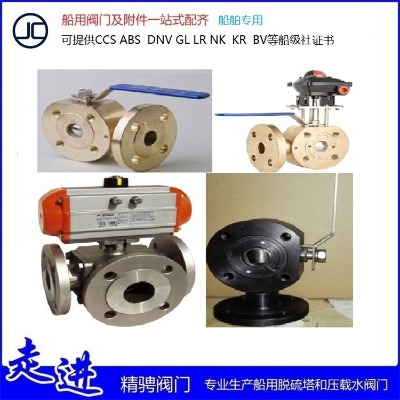

船用三通球閥/船用超薄型三通球閥

船用三通球閥/船用超薄型三通球閥

船用三通球閥/船用超薄型三通球閥

船用三通球閥/船用超薄型三通球閥

船用三通球閥/船用超薄型三通球閥

船用三通球閥/船用超薄型三通球閥

三通球閥有t型和l型。t型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。l三通球閥型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。

球閥特點氣動三通球閥、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化

三通球閥使用壽命長,流通能力大,阻力小三通球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態

球閥和閘閥是同屬一個類型的閥門,區別在它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥門。

流體阻力小,其阻力系數與同長度的管段相等。

結構簡單、體積小、重量輕。

緊密可靠、密封性好,在真空系統中也已廣泛使用。

操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。

維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

高平臺球閥按其通道位置可分為直通式,三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

要留有閥柄旋轉的位置。

不能用作節流。

帶傳動機構的球閥應直立安 裝。

三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。

三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

三通球閥是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用于船舶.石油、化工、城市給排水等要求嚴格切斷的工況。

l型流道的三通4面閥座球閥,采用2面閥座。主要用于流路的換向。

t型流道的三通4面閥座球閥,采用4面閥座,受力平衡,保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。

a、開啟過程

在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。

當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。

直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。

b、關閉過程

關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。

繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。

快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。

手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

船用旋塞閥系列型號：  gb/t593-93   國標船用法蘭青銅、鑄鐵填料旋塞

gb598-80   國標船用外螺紋青銅填料旋塞

gb/t599-1996   國標外螺紋青銅泄放旋塞

cb541-67   國標外螺紋鋁合金填料三通旋塞

cb564-80   國標操縱旋塞

cb578-67   國標鋁合金泄放旋塞

cb583-84   國標法蘭黃銅四通旋塞

cbm1080-81   國標法蘭青銅填料旋塞

cbm1125-82   國標16kgf/c㎡青銅旋塞

cbm1135-82   國標壓力表旋塞

船用鑄鋼閥系列型號：gb/t584-1999   國標船用法蘭鑄鋼截止閥

gb/t585-1999   國標船用法蘭鑄鋼截止止回閥

gb/t586-1999   國標船用法蘭鑄鋼止回閥

gb/t1853-94   國標法蘭鑄鋼舷側截止止回閥

cbm1048-81    國標10kgf/c㎡法蘭鑄鋼截止閥

cbm1049-81    國標10kgf/c㎡法蘭鑄鋼截止止回閥

cbm1050-81    國標10kgf/c㎡法蘭鑄鋼止回閥

cbm1051-81    國標20kgf/c㎡法蘭鑄鋼截止閥

cbn1052-81    國標20kgf/c㎡法蘭鑄鋼截止止回閥

cbm1053-81    國標20kgf/c㎡法蘭鑄鋼止回閥

cbm1057-81    國標400kgf/c㎡法蘭鑄鋼截止閥

cbm1115-82    國標5kgf/c㎡鑄鋼直角截止閥

cbm1116-82    國標20kgf/c㎡撞擊式鑄鋼截止閥

cbm1121-82    國標30kgf/c㎡鍛鋼直通截止閥

cbm1122-82    國標30kgf/c㎡鍛鋼直角截止閥

船用鑄鐵閥系列型號：gb/t590-93   國標船用法蘭鑄鐵截止閥

gb/t591-93   國標船用法蘭鑄鐵截止止回閥

gb/t592-93   國標船用法蘭鑄鐵止回閥

gb/t1854-93   國標法蘭鑄鐵單排吸入截止閥

gb/t1855-93   國標法蘭鑄鐵單排吸入截止止回閥箱

gb/t1856-93   國標法蘭鑄鐵單排排出截止閥箱

gb/t2499-93   國標船用法蘭鑄鐵雙排截止閥箱

cbm1081-81    國標10kgf/c㎡法蘭鑄鐵截止閥

cbm1082-81    國標10kgf/c㎡法蘭鑄鐵截止止回閥

cbm1087-81    國標5kgf/c㎡法蘭鑄鐵截止閥

cbm1088-81    國標5kgf/c㎡法蘭鑄鐵截止止回閥

cbm1089-81    國標5kgf/c㎡法蘭鑄鐵止回閥

cbm1119-82    國標5kgf/c㎡法蘭鑄鐵直通截止閥

cbm1120-82    國標5kgf/c㎡法蘭鑄鐵直角截止止回閥
