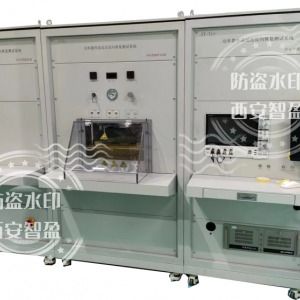

系統概述：

本測試設備主要完成功率器件在高di/dt下反向恢復特性參數的測試,測試設備主要技術條件符合jb/t-7626-2013等相關標準。測試的電壓和電流波形同時被采集到示波器,并由示波器與工控機直接通訊,將采集數據傳輸給計算機,計算機經過處理計算后,將測試數據以表格形式顯示并可進行編輯和打印。

系統單元及參數條件:序號項目參數備注1 反向恢復

*正向電流范圍：200-10000a,連續可調；

分檔：200-1000a±3％±2a；

1000a-4000a±3％±5a；

4000a-10000a±3％±10a

*二極管電壓范圍：300-7000v,連續可調；

分檔：300-2000v±3％±2v；

2000-7000v±3％±5v

反向恢復電流測量范圍范圍：200-10000a,連續可調；

分檔：200-1000a±3％±2a；

1000a-4000a±3％±5a；

4000a-10000a±3％±10a

反向恢復電荷測量范圍200-35000μc±3％±10μc

反向恢復時間測量范圍0.01-40μs±3％±0.05μs

反向恢復能量測量范圍0.1-1000j±3％±0.1j

*可選電感0.1、0.2、0.5、1、2、3μh可選

電流變化率500a/μs-2500a/μs 可調

電流變化率測量分辨率10a/μs

2       數據采集和處理單元示波器帶寬不低于500mhz,采樣率不低于2.5gs/s

電壓采集量程、帶寬滿足陽極電壓、門極電壓測試需求

電流采集量程、帶寬滿足陽極電流、門極電流測試需求

3 其他要求*安 全防護要求高壓測試前可選低壓預測試驗證系統安 全及連接良好、完備的人身安 全防護、測試結束電容自動放電、測試過程中短路保護（非短路測試）、被測器件防爆保護

系統單元及參數條件：

注：以上參數能夠同時實現并獨立可調同時能夠測試反向恢復電荷qrr、qra,反向恢復電流irm、反向恢復時間trr、ta,tb,s（軟度因子）,恢復能量eoff。
