甲 板漏水口-船用甲 板漏水口-船用地漏

甲 板漏水口-船用甲 板漏水口-船用地漏各種型號闡述：

ya圓形甲 板漏水口,yb,ybs帶法蘭圓形甲 板漏水口 公稱通徑：dn32-65　ta橢圓形甲 板漏水口,tb帶法蘭橢圓形甲 板漏水口 公稱通徑：dn80,100

sa水封式甲 板漏水口,sb螺栓固定水封截止式甲 板漏水口,sc焊接固定水封截止式甲 板漏水口 ,公稱通徑：dn40-100

本標準規定了甲 板漏水口的型式、規格和技術要求。

本標準適用于各類船舶艙室及甲 板的泄放和排水系統。

規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的版新本。凡是不注日期的引用文件,其新版本適用于本標準。

gb/t 2501 船用法蘭連接尺寸和密封面（四進制）

gb/t 17395-1998 無縫鋼管尺寸、外形、重量及允許偏差

q/csg 75-008-2008 鋼質焊接直通套筒

甲 板漏水口的型式和規格

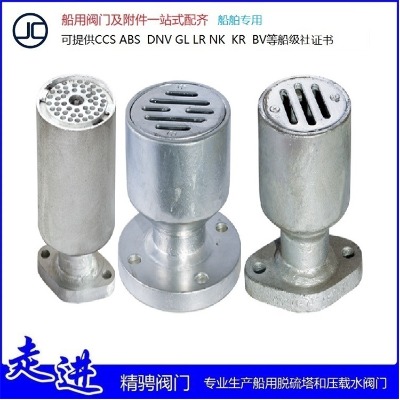

船用甲 板漏水口(deck drain) cb/t3885-99—替代：cb496-74

船用甲 板漏水口(deck drain) cbm1068-81

船用甲 板漏水口(deck drain) gb11695-89

甲 板漏水口的型式和規格按表1。

表1　　型式

名 稱

公稱通經

yb

帶法蘭圓形甲 板漏水口

32 ～65

yc

帶連接套管圓形甲 板漏水口

tb

帶法蘭橢圓形甲 板漏水口

80～150

tc

帶連接套管橢圓形甲 板漏水口

sa

帶法蘭水封型甲 板漏水口

40～100

sd

帶連接套管水封型甲 板漏水口

sc

帶法蘭焊接水封型甲 板漏水口 （用于冷庫）

se

帶連接套管焊接水封型甲 板漏水口 （用于冷庫）

d

附壁式甲 板漏水口

注：y 圓形；t 橢圓形；s 水封

甲 板漏水口的主要零件的材料參照表11

表11　　零件名稱

材料

名稱

牌號

標準號

本體

碳素 結構鋼

q235-a

gb700-88

格柵板

水封罩

螺釘

鋁青銅

qa19-2

gb4429-84

甲 板漏水口的鋼質零件表面鍍鋅。

甲 板漏水口應由質量部門進行外觀、尺寸和質量檢查。

甲 板漏水口應作0.12mpa 的水密試驗,持續時間為5秒,無滲漏。
