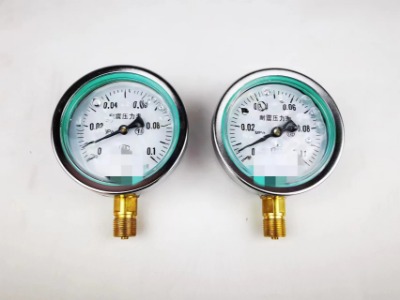

不銹鋼壓力表簡介：

不銹鋼壓力表是指以彈性元件為敏感元件,測量并指示好于環境壓力的儀表,在熱力管網、油氣傳輸、供水供氣系統、車輛維修保養廠店等領域。在工業過程控制與技術測量過程中,由于機械式不銹鋼壓力表的彈性敏感元件具有好的機械強度以及生產方便等特性,使得機械式不銹鋼壓力表得到應用。不銹鋼壓力表通過表內的敏感元件（波登管、膜盒、波紋管）的彈性形變,再由表內機芯的轉換機構將壓力形變傳導至指針,引起指針轉動來顯示壓力。

不銹鋼壓力表主要構造：

溢流孔：若發生波登管爆裂的緊急情況的時候,

內部壓力將通過溢流孔向外界釋放,防止玻璃面板的爆裂。注：為了保持溢流孔的正常性能,需在表后面留出至少10mm的空間,不能改造或塞住溢流孔。

指針：除標準指針外,其他指針也是可選的。

玻璃面板：除標準玻璃外,其他特殊材質玻璃,如強化玻璃,無反射玻璃也是可選的。

性能分類：普通型（標準）、蒸汽用普通型（m）、耐熱型（h）、耐振型（v）、蒸汽用耐振型（mv）耐熱耐振型（hv）。

處理方式：禁油/禁水處理 在制造時除去殘留在接液部的水或油。

外裝：殼體顏色除標準色以外,需特別注明。

節流閥（可選）：為了減小脈動壓力,節流閥安 裝在壓力入口處。

不銹鋼壓力表使用注意事項：

1、儀表須垂直：安 裝時應使用17mm扳手旋）不應強扭表殼；運輸時應避免碰撞；

2、儀表使用宜在周圍環境溫度為-25~55℃；

3、使用工作環境振動頻率<25hz,振幅不大于1mm；

4、使用中因環境溫度好,儀表指示值不回零位或出現示值超差,可將表殼上部密封橡膠塞剪開,使儀表內腔與大氣相通；

5、儀表使用范圍,應在上限的1/3～2/3之間；

6、在測量腐蝕性介質、可能結晶的介質、較大的介質應加隔離裝置；

7、儀表應經常進行檢定（至少每三個月一次）,如發現故障應及時修理；

8、儀表自出廠之日起,半年內若在正常保管使用條件下發現因制造質量不良失效或損壞時,由該公司負責修理或調換；

9、需用測量腐蝕性介質的儀表,在訂貨時應注明要求條件。

不銹鋼壓力表選用原則：

不銹鋼壓力表的選用應根據使用工藝生產要求,對具體情況做具體分析。在滿足工藝要求的前提下,一般應考慮以下幾個方面的問題：

1、類型的選用

儀表類型的選用滿足工藝生產的要求。自動記錄或報警；被測介質的性質（如被測介質的溫度、粘度大小、腐蝕性、臟污程度等）是否對儀表提出特殊要求,現場環境條件（如濕度、溫度、磁場強度、振動等）對儀表類型的要求等。

例如普通不銹鋼壓力表的彈簧管多采用銅合金（好壓的采用合金鋼）,而氨用不銹鋼壓力表彈簧管的材料卻都采用碳鋼（或者不銹鋼）,不允許采用銅合金。因為氨與銅產生化學反應,所以普通不銹鋼壓力表不能用于氨壓力測量。

2、測量范圍的確定

為了保證彈性元件能在彈性變形的安 全范圍內穩定地工作,在選擇不銹鋼壓力表量程時,被測壓力的大小和壓力變化的快慢,

不銹鋼壓力表主要分類

不銹鋼壓力表有一般（普通）指針指示型,數字型；常規型,特種型；電接點型,遠傳型；耐振型,抗震型；隔膜型,耐腐型等。不銹鋼壓力表系列完整。不銹鋼壓力表的測量準確度等級分別為0.1、0.16、0.25、0.4級0.05級。

不銹鋼壓力表按其測量基準：不銹鋼壓力表按其指示壓力的基準不同,分為一般不銹鋼壓力表、對不銹鋼壓力表、不銹鋼不銹鋼壓力表、差壓表。一般不銹鋼壓力表以大氣壓力為基準；差壓表測量兩個被測壓力之差。

不銹鋼壓力表按其測量范圍：分為真空表、壓力真空表、微壓表、低壓表、中壓表及好壓表。真空表用于測量小于大氣壓力的壓力值；壓力真空表用于測量小于和大于大氣壓力的壓力值；微壓表用于測量小于60000 pa的壓力值；低壓表用于測量0~6mpa壓力值；中壓表用于測量10~60mpa壓力值；

不銹鋼壓力表按其顯示方式：分為指針不銹鋼壓力表,數字不銹鋼壓力表。

不銹鋼壓力表按其使用功能分：不銹鋼壓力表按其使用功能不同可分為就地指示型不銹鋼壓力表和帶電信號控制型不銹鋼壓力表。一般不銹鋼壓力表、真空不銹鋼壓力表、耐震不銹鋼壓力表、不銹鋼不銹鋼壓力表等都屬于就地指示型不銹鋼壓力表,除指示壓力外無其他控制功能。

不銹鋼壓力表參數：

型號：y-100

精度等級：1.0；1.6；2.5

儀表類型：普通壓力表,不銹鋼壓力表,隔膜壓力表,數字壓力表,電接點壓力表

公稱直徑：φ50,φ60,φ100,φ150mm

接頭螺紋：m20*1.5

測量范圍：0-0.06-100mpa

介質溫度：≤300℃

不銹鋼膜片壓力表,主要用于化學、石油、紡織工業中對氣體、液體微小壓力的測量,尤其適用于腐蝕性強、粘稠介質（非凝固非結晶）的微小壓力測量。并可根據不同的測量介質選用不同材料的膜片。經過一段時間的使用與受壓,壓力表就會產生各種誤差和故障。為了保證其原有的準確度而不使量值傳遞失真,應及時更換,以確保指示正確、安 全可靠。壓力表要定期進行清洗。因為壓力表內部不清潔,就會增加各機件磨損,從而影響其正常工作,嚴重的會使壓力表失靈、報廢。 ⒊ 在測壓部位安 裝的壓力表,根據規定,它的檢定周期一般不超過半年。關系到生產安 全和環境監測方面的壓力表,檢定周期按照檢定規程,只可小于半年；如果工礦條件惡劣,檢定周期須短。
