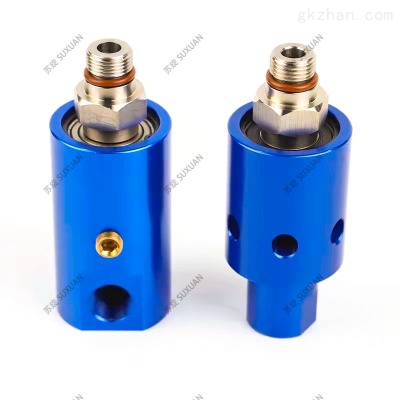

加工中心主軸專用旋轉接頭

1117/1118/1119系列旋轉接頭是一種高性能、高精密的機械密封設備,可用于機床行業,如數控機床主軸、深孔鉆、銑磨等機床,所用介質為冷卻液、空氣和液壓油。蘇旋應用密封技術,在主軸高速運轉和停車時提供的介質輸送,保證主軸不被泄漏的介質所污染而造成主軸軸承的損壞。

機床主軸中心出水旋轉接頭

 1117/1118/1119系列旋轉接頭是常州蘇旋公司專門為cnc、深孔加工及自動化控制等應用開發的一款流體介質輸送的產品,其功能是能夠實現將流體（氣體或液體）介質由相對靜止的管道傳輸到旋轉運動的部件中。該產品零部件全部通過dmg機床加工,原材料到成品在一次裝夾下全部完成,確保旋轉軸與殼體同心度全部在0.005mm以內,有效保證產品在高速旋轉時（可達30000rpm）的跳動量在嚴格控制的范圍內；另外,該類產品采用平衡式密封結構,密封副選用耐磨損的碳化硅材質,配套進口高精度軸承運轉更穩定、無震動,并采用特殊結構的密封環有效延長使用壽命等等。通過以上一系列設備保證和設計工藝改進,并且產品配置高于競爭對手,有效提高了高速機床接頭產品的使用壽命和可靠性。

深孔鉆主軸高速旋轉接頭

1117/1118/1119系列旋轉接頭是一種高性能、高精密的機械密封設備,可用于機床行業,如數控機床主軸、深孔鉆、銑磨等機床,所用介質為冷卻液、空氣和導熱油。蘇旋應用密封技術,可以解決多介質應用時主軸的介質泄漏問題,在主軸高速運轉和停車時提供的介質輸送,保證主軸不被泄漏的介質所污染而造成主軸軸承的損壞；

結構特點：

·精密球軸承,無需潤滑

·平穩運轉,無振動

·硬化的不銹鋼轉軸

·殼體采用鋁合金或黃銅

·優良的平衡式密封,使摩擦力降到 小

·靜環有石墨、青銅不同材質以滿足不同工況

技術參數：

適用介質：空氣、冷卻液、液壓油

-壓力：≤10bar（空氣）,≤70bar（冷卻液）≤105bar（液壓油）

-溫度：≤120℃

-轉速：≤6000rpm、≤1500rpm（空氣）

注：禁止在同時達到-壓力和-轉速的條件下運行。如果運行條件存在臨界,請咨詢蘇旋公司

高速機床主軸及槍鉆機床旋轉接頭

蘇旋1117/1118/1119系列旋轉接頭幾乎所有現代機床和加工中心都配備了所謂的“溢流冷卻液”。高速切削刀具需要冷卻和潤滑,以降低刀具磨損率并防止過熱,從而降低刀具的強度。對于許多加工操作,例如銑削或鉆孔,溢流冷卻劑 系統在將冷卻液輸送到切削刃方面效率較低。在帶有主軸冷卻液（tsc）的加工中心,冷卻液直接通過切削工具傳導,以冷卻切削刃,減少摩擦并去除切屑。冷卻劑 通過旋轉接頭軸向流入主軸和刀架,直接到達熱表面。與溢流冷卻系統相比,tsc在降低工具和冷卻液的運行成本方面為自己付出了代價。蘇旋旋轉接頭提供 多種類的密封技術和安 裝配置,以滿足各種加工應用要求。

深孔鉆高壓高速旋轉接頭
