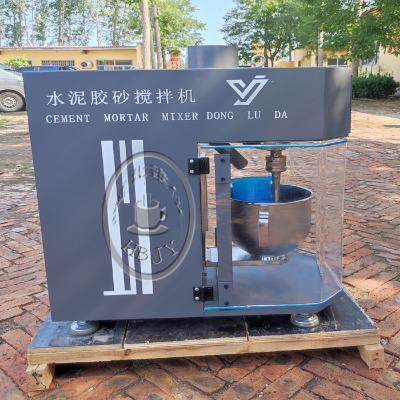

水泥膠砂攪拌機是根據建材院統一制造標準,符合我國執行強度試驗方法（iso679）的標準設備。也可代替 jc/t722 用作gb/t17671 水泥膠砂試驗方法的攪拌機。

二、主要規格及技術參數

1、攪拌葉轉數速度擋自轉 r/min公轉 r/min低 速140±262±2高 速285±3125±3

2、攪拌葉在攪拌鍋內的運動軌跡同iso679

3、攪拌葉寬度 135mm

4、攪拌鍋容積 5l,壁厚 1.5mm

5、攪拌葉與攪拌鍋之間的工作間隙為 3±1mm

6、電機為單相交流伺服電機,功率 0.75kw

7、外形尺寸：長×寬×高為 74×49×80（cm）

8、凈重 115kg

三、主要結構及工作原理

1、 結構

主要有觸摸屏、控制器、伺服系統、自動升降裝置、加砂箱、傳動箱、主軸、偏心座、攪拌葉、攪拌鍋、底座、傳動機構、支座、防護罩等組成。

2、工作原理

（1）關閉防護門,打開電源,通過觸摸屏控制攪拌鍋

(2)自動上升,且上升到位后伺服電機轉動。

減速機對伺服電機進行減速后,由傳動機構兩同步輪、同步帶,將動力傳給主軸。主軸帶動偏心座同步旋轉,使偏心座進行公轉。同時攪拌葉通過葉片軸上端的行星齒輪圍繞固定的內齒輪完成自轉運動。砂罐內加砂子后,可在規定時間自動加砂或手動加砂,攪拌結束后,攪拌鍋可自動下降至零位。四、 起吊與安 裝1、本機設有起吊裝置。

2、本機安 裝只需將主機放在平整的水泥平臺上,并在底面墊上一層厚5~8mm橡膠板。

3、本機出廠前已安 裝腳杯,如高度不一致,可旋轉腳墊螺母進行調節。五、 操作與使用將本機電源插頭插入單相 220v 電源插座內并打開電源組合開關,此時觸摸屏顯示歡迎畫面表示電源接通。砂罐內裝入 1350g 標準砂,攪拌鍋內裝入水 225g、水泥 450g,將攪拌鍋裝入支座定位孔中,順時針轉動鍋至鎖緊,并關閉防護門。

本系統支持兩種攪拌模式：水泥膠砂自動攪拌、水泥膠砂手動攪拌。在工作界面下,點擊觸摸屏上的“設置”按鈕, 進入設置界面,然后在“攪拌試驗模式選擇”一欄的彈出菜單中選擇相應的試驗模式,最后點擊“返回”按鈕,系統將返回至相應模式的工作界面。

1、 水泥膠砂自動攪拌

在該模式下點擊“啟動”按鈕,則攪拌鍋首先自動上升至工作位置,然后系統自動完成一次低速 30 秒——再低速 30 秒,同時自動加砂——高速 30 秒——停 90 秒（同時攪拌鍋下降清掃攪拌葉,停止45秒后開始報警,提示攪拌鍋上升,中停70秒左右攪拌鍋上升。自動上升至合適高度中停至90秒后）——高速 60 秒——停止轉動的試驗流程,整個試驗過程時長為 240 秒, 最后攪拌鍋自動下降至零位。在運行過程中,運行指示燈會一直閃爍,指示系統處于工作狀態,低速、高速、加砂指示燈也會隨著攪拌進度而適時開啟。在高速 60 秒之前會有 5 秒短聲提示音,表示即將進入高速攪拌階段；試驗完成后會有 5 秒長聲提示音,表示試驗結束,此時打開防護門,逆時針轉攪拌鍋至松開位置,取下攪拌鍋。

2、 水泥膠砂手動攪拌

在該模式下根據試驗需要,按“上升”、“下降”按鈕,可調整攪拌鍋的工作位置；按“低速”、“高速”、“加砂”按鈕,可控制低速和高速的轉動時間,低速時可以控制加砂時間的早、晚、長.短。
