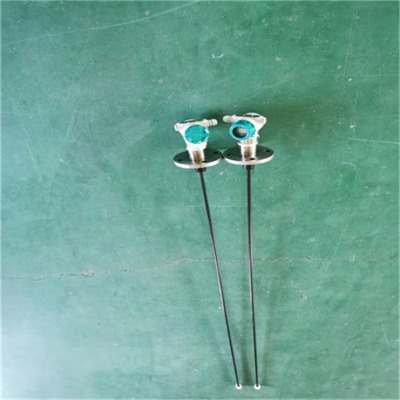

產品簡介：

磁致伸縮液位計的工作原理是由電子倉內電子電路產生一起始脈沖,此起始脈沖在波導絲中傳輸時,同時產生了一沿波導絲方向前進的旋轉磁場,當這個磁場與磁環或浮球中的磁場相遇時,產生磁致伸縮效應,使波導絲發生扭動,這一扭動被安 裝在電子倉內的拾能機構所感知并轉換成相應的電流脈沖,通過電子電路計算出兩個脈沖之間的時間差,可測出被測的位移和液位。

磁致伸縮液位計結構：

磁致伸縮液位計基本構造,磁致伸縮液位計用于準確度、壓力的液位測量,同時測量溫度等參數。它可以與智能顯示儀表和上位機相結合,構成液位測量管理系統。實現了液位的上下限報警和遠距離的自動控制。它由360°磁性浮子、傳感器和全智能電子裝置組成。它可以用液晶顯示、智能編程,可以顯示總液位、界面液位、溫度輸出的電信號。

磁致伸縮液位計產品應用：

磁致伸縮液位計用于工業過程控制、石油加工、食品加工、水處理、加油站；油庫等領域中的液位、溫度、密度、界面情況等物理參數的測量

磁致伸縮液位計產品參數：

工作形式：液位測量；界面測量

傳感器形式：硬桿式（≤6m）；軟纜式

電     源：24vdc兩線制；24vdc/220vac四線制

量     程：0-25m

精     度：±0.2％f.s

工作壓力：-0.1-1.6mpa（常規）-0.1-6mpa(定制)

介質溫度：≤450℃

≤80℃（常規）；≤260℃（中溫）；＞260℃（高溫定制）；

輸出方式：4-20ma+hart;rs-485/232;

磁致伸縮液位計工作原理：

工作原理,當脈沖信號隨著波導絲傳遞的時候,遇到帶有磁性的浮子,兩個磁場形成螺旋形磁場它作用于波導絲上并產生超聲扭轉波,然后扭轉波返回傳到傳感線圈時被轉換成橫向感應力,通過磁場發生變化之后產生感應電壓。脈沖信號和扭轉波產生時間差來確定浮子的位置,按照時間差的大小數值顯示液面的高低,通過信號轉化器進行比例輸入,從而檢測出的液位位置變化。

磁致伸縮液位計用途：

磁致伸縮液位計用于石油、化工原料儲存、工業流程、生化、食品飲料、罐區管理和加油站等各種液罐的液位工業計量和控制,大壩水位,水庫水位監測與污水處理等等

磁致伸縮液位計特點：

1.穩定性比較強:由于磁致伸縮液位計采用波導原理,無機械可動部分,故無摩擦,無磨損。整個變換器封閉在不銹鋼管內,和測量介質非接觸,傳感器工作比較穩定,周期比較長。

2.準確度高:由于磁致伸縮液位計用波導脈沖工作,工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量。

3.安 全性好:磁致伸縮液位計的防爆性能比較高,使用安 全

4.磁致伸縮液位計易于安 裝和維護簡單:磁致伸縮液位儀一般通過罐頂已有管口進行安 裝

5.便于系統自動化工作:磁致伸縮液位計的二次儀表采用標準輸出信號,便于微機對信號進行處理,提高測量系統的自動化程度。

磁致伸縮液位計選型：

1.磁致伸縮液位計選型時要注意是否防爆,防爆類型有不防爆標準型及防爆型兩種。

2.磁致伸縮液位計選型時還要注意現場的使用溫度

3.磁致伸縮液位計的探桿類型選擇,可根據實際的工況運用來選擇。

4.是否需要現場顯示,是儀表的頭部,可以直接輸出數字,方便就地讀數。

其實磁致伸縮液位計可以搭配磁翻板液位計一起使用,雖然工作原理不同,但是搭配在一起使用,磁致伸縮液位計可以代替磁翻板液位計的遠傳功能,可以提高磁翻板液位計的準確度,及使用周期,對準確度有要求的項目可以選擇搭配使用。

磁致伸縮液位計安 裝說明：

磁致伸縮液位計用于液體液位和界面的連續測量。采用兩線制輸出接口設計,標準的4～20ma電流輸出方式。測量準備度高,主要用于石油、化工原料儲存、工業流程、生化、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制；大壩水位,水庫水位監測與污水處理等等。安 裝在遠離振動、腐蝕性空氣及可造成機械破壞的場合,為方便調試,儀表應安 裝在有操作平臺或類似平臺的地方。產品應垂直安 裝,安 裝斜度不能大于5度。環境溫度在-40℃～120℃之間。安 裝區域要求有避雷裝置。安 裝時,需保證傳感器的浮球與容器壁（或安 裝管）互不接觸,且浮球上下活動靈活,安 裝螺紋與容器連接牢固,電器接觸良好。對于大量程的或有攪拌的場合,傳感器需要支撐或地錨固定,保持探頭垂直。24vdc電源紋波不得大于50mv。電源地線要接在標準地或標準的儀表地,不可接在動力地上。法蘭式安 裝,浮球安 裝方向,有標記的半球應在液面之上傳感器安 裝時盡量遠離振動和進出料口。

磁致伸縮液位計測量原理：

在磁致伸縮液位計的傳感器測桿外配有一浮子,此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組2磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時,浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖,這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以2地確定浮子所在的位置,即液面的位置。磁致伸縮液位計的技術優勢：磁致伸縮液位計適合于準確度要求的清潔液位的液位測量,準確度達到1mm,現在新產品準確度已經可以達到0.1mm。磁致伸縮液位計還可應用于兩種不同液體之間的界位測量。防爆型設計,適合危險場合,智能電子線路設計可計算出容積量；2可動部件為浮子,維護量比較低。

磁致伸縮液位計應用場合：

磁致伸縮液位計用于石油、化工原料儲存、工業流程、生化、醫 藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制,大壩水位,水庫水位監測與污水處理等等
