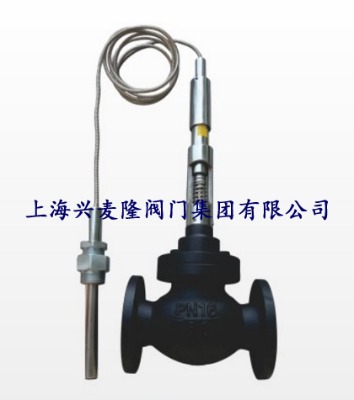

vgzw230自力式溫度調節閥

產品概述

vgzw230自力式溫度調節閥根據被控介質溫度的變化自動調節閥開度,無需外界能源而進行溫度自動調節,適用于蒸汽、熱水、熱油等為介質的各種換熱場合。廣泛應用于采暖空調、生活熱水、石油化工、電力、機電、紡織、橡膠、食品等行業。

結構特點

1. 利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。

2. 傳感器內液體膨脹為均勻膨脹。

3. 控制作用為比例調節。

4. 無源工作（無電源、氣源正常工作）。

5. 閥體密封采用v型環高溫密封組件,防止了閥桿過緊抱死或漏氣的可能。

工作原理

自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的,其控制作用為比例調節。被控介質溫度變化時,傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時,感溫液體膨脹,推動閥芯向下關閉閥門,減少熱媒的流量；被控介質的溫度低于設定值時,感溫液體收縮,復位彈簧推動閥芯開啟,增加熱媒的流量。

主要參數與性能指標公稱通徑(mm) 1520253240506580100125150200250流通能力c值3.25812.520325080120180260350450公稱壓力(mpa)pn16(1.6mpa,閥體材質為鑄鐵)、pn25(2.5mpa,閥體材質為鑄鋼)溫度設定范圍(c) 35℃~110℃導管長度(m) 導管標準長度3.5m;特殊定做5m、10m、15m最 大 工作溫度鑄鐵 cast iron180℃鑄鋼 cast steel350℃

主要零件材料閥體zg230-450、zg0cr18ni12mo2ti、 zg1cr18nli9ti閥座1cr18ni9ti、cr18ni12mo2ti閥芯1cr18ni9ti、cr18ni12mo2ti波紋管套1cr18ni9ti、cr18ni12mo2ti平衡波紋管1cr18ni9ti溫包h62、1cr18ni9ti毛細管h62、1cr18ni9ti接頭35、1cr18ni9ti

主要外形連接尺寸公稱通徑(mm)lh1dd1d2dgh2n-φd重量(kg)3218055513510032251-1/41804-φ18234020057014511040251-1/41804-φ18255023061016012550251-1/42804-φ182865290635180114565251-1/42804-φ183380310680195116080251-1/42808-φ1845100350720215180100251-1/42808-φ1857125395760245210125251-1/43808-φ1873150470800280240150251-1/43808-φ22100200550950335300200251-1/448012-φ22200250640985405355250251-1/448012-φ22250
